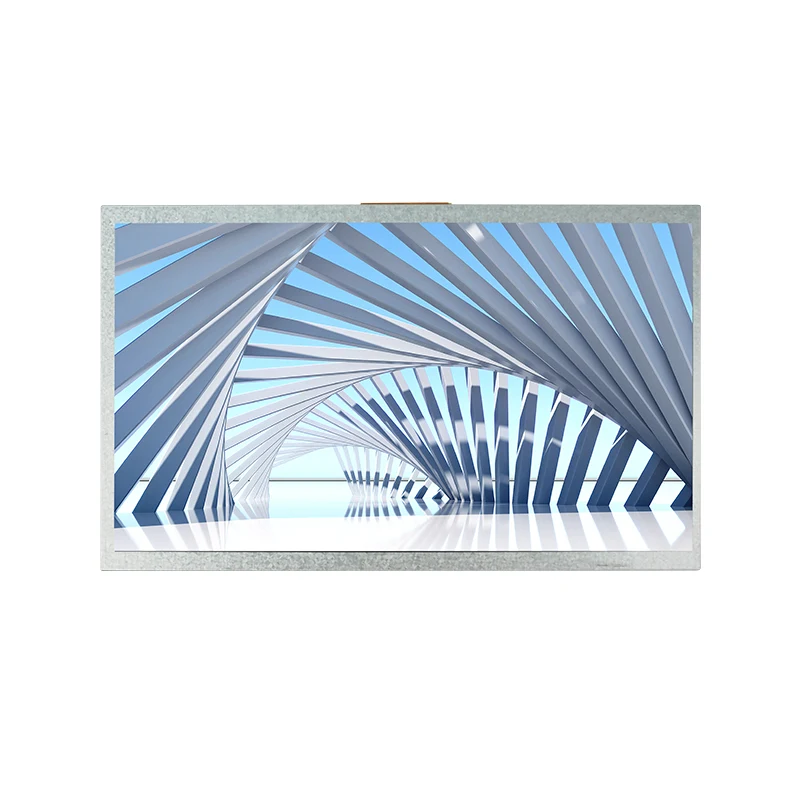

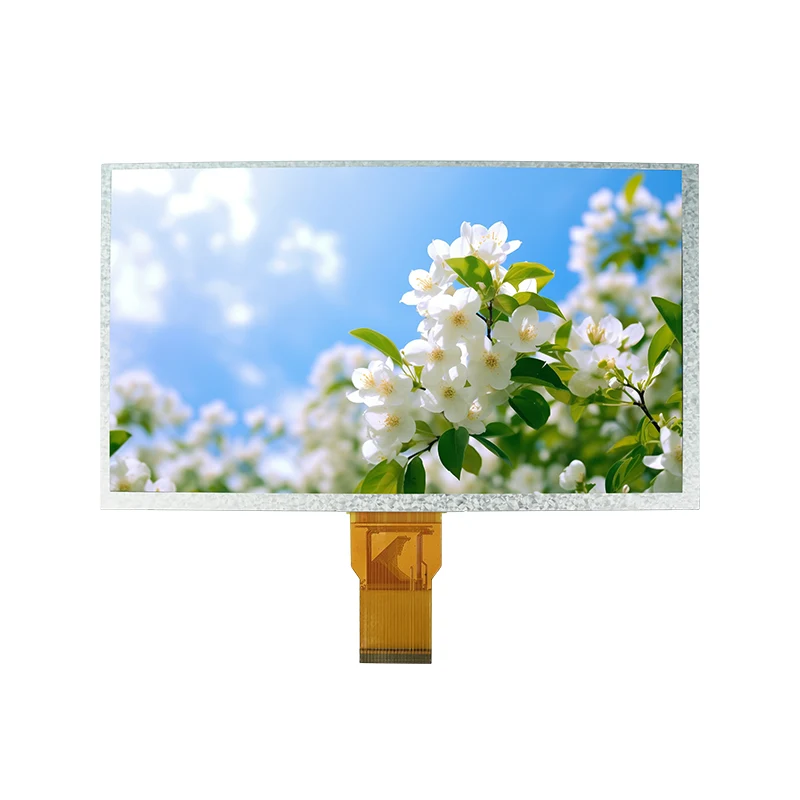

Modulo schermo LCD TFT TN ad alta luminosità da 9,0'

Caratteristiche principali

• Nitidezza superiore: LCD TFT da 9,0 pollici con risoluzione delle strisce RGB 800×480 e tecnologia Normal White TN per immagini nitide e ad alto contrasto.

• Robusta affidabilità: funziona perfettamente a temperature estreme (da -20 ℃ a 70 ℃), ideale per applicazioni industriali ed esterne.

• Integrazione perfetta: l'interfaccia RGB parallela a 24 bit e il packaging COG garantiscono un design compatto e leggero con compatibilità versatile.

• Efficienza energetica: consumo energetico estremamente basso con retroilluminazione ottimizzata a 18 LED (corrente totale 120 mA).

• Robusta flessibilità di alimentazione: supporta ampi intervalli di tensione (digitale: 2,8–3,3 V, analogico: 9,4–9,8 V, gate: ±5,4–19 V) per prestazioni stabili in condizioni difficili.

Tecnico Specifiche

 Dettagli

Applicazioni e soluzioni industriali

Ingegneri e team di approvvigionamento scelgono questo modulo LCD TFT TN da 9,0" quando devono risolvere sfide applicative specifiche:

• Pannelli di controllo industriale:Hai bisogno di un display che funzioni in modo costante negli ambienti di fabbrica non climatizzati? L'ampia temperatura operativa compresa tra -20°C e 70°C e la struttura COG (Chip-on-Glass) garantiscono un affidabile tempo di attività 24 ore su 24, 7 giorni su 7, per l'automazione di fabbrica e i sistemi HMI.

• MDispositivi di monitoraggio medico:Preoccupati per i limiti di potenza e spazio nelle apparecchiature cliniche portatili? La retroilluminazione ottimizzata a 18 LED (corrente totale 120 mA) prolunga significativamente la durata della batteria degli strumenti medici portatili senza compromettere la chiarezza del testo visualizzato.
• Interfacce per la casa intelligente e IoT:Cerchi un display compatto e dal profilo sottile che semplifichi il layout dell'hardware? L'interfaccia RGB parallela standard a 24 bit e il design leggero consentono un'integrazione perfetta in elettrodomestici intelligenti, sistemi di controllo degli accessi e citofoni di sicurezza, accelerando il time-to-market.
• Terminali di servizio interni e distributori automatici:Cerchi un espositore ad alte prestazioni ma conveniente per la vendita al dettaglio al chiuso? La luminosità di 120 cd/m² e la conveniente tecnologia WVGA TN forniscono una visibilità chiara e ad alto contrasto per chioschi di biglietteria interni, distributori automatici e strumenti di test desktop.

Supporto post-vendita e servizi tecnici

Tianfu Display sta dietro ogni modulo LCD TN TFT da 9,0" con supporto tecnico completo e servizi post-vendita premium. Non ci limitiamo a spedire componenti del display: garantiamo che l'integrazione dell'hardware abbia successo dalla fase di prototipo alla produzione di massa.

Copertura della garanzia e garanzia di qualità

• Garanzia standard di 12 mesi:Copre completamente difetti di fabbricazione, guasti alla retroilluminazione e anomalie del display in normali condizioni operative.
• Opzioni di garanzia estesa:Disponibile per ordini all'ingrosso di volume o applicazioni industriali mission-critical: contatta il nostro team tecnico-commerciale per piani di copertura personalizzati.

Servizi di ingegneria e personalizzazione B2B

1. FPC e personalizzazione dell'interfaccia:Le definizioni di lunghezza, forma e pin del circuito stampato flessibile (FPC) possono essere personalizzate per adattarsi al design del tuo involucro.
2. Regolazione della retroilluminazione e della luminosità:Supporta aggiornamenti ad alta luminosità (fino a 1000 /cd/m2) per requisiti di leggibilità all'aperto o durate di vita dei LED personalizzate.
3. Integrazione del pannello a sfioramento:Perfettamente compatibile con le soluzioni multi-touch Resistive Touch Panel (RTP) o Projected Capacitive Touch Panel (PCAP).

Supporto tecnico e assistenza ingegneristica

1. Consulenza tecnica pre-vendita:I nostri ingegneri esaminano i requisiti applicativi, l'ambiente operativo e la compatibilità delle interfacce prima della consegna del campione.
2. Supporto firmware e driver:Fornisci codice di inizializzazione, parametri di temporizzazione e documentazione dell'interfaccia per l'integrazione RGB a 24 bit, riducendo il ciclo di sviluppo.
3. Supporto per la personalizzazione:Per le modifiche di retroilluminazione, FPC, TP o COG, il nostro team gestisce l'intero processo di modifica ingegneristica, dal prototipo alla produzione di massa.
4. Supporto in loco:Per i partner strategici e i clienti di volume, è disponibile assistenza tecnica in loco per le fasi critiche di integrazione.

Processo di servizio: dall'integrazione alla produzione

Crediamo nella fiducia basata sui dati. Per ogni lotto di produzione forniamo:

1. Rapporti di controllo qualità in entrata (IQC):Registri di ispezione delle materie prime per componenti in vetro, circuiti integrati, retroilluminazione e FPC.
2. Dati del controllo qualità del processo (PQC):Monitoraggio della resa in tempo reale, ispezione della linea di incollaggio e registri dei test di invecchiamento.
3. Rapporti di controllo qualità in uscita (OQC):Registrazioni dell'ispezione finale che includono l'uniformità della luminosità, la gamma di colori e l'integrità del segnale dell'interfaccia.
4. Tracciabilità del lotto:Ogni modulo è tracciabile in base alla data di produzione, al numero di lotto e ai parametri chiave del processo, consentendo una rapida analisi delle cause alla radice in caso di problemi.

Domande frequenti: domande comuni post-vendita

• Q1: Qual è il tempo di consegna tipico per la sostituzione in garanzia?

◦ UN:Per difetti di fabbricazione o non conformità di qualità confermati entro il periodo di garanzia di 12 mesi, le unità sostitutive vengono elaborate rapidamente. Gli articoli in stock standard vengono generalmente spediti entro 48 ore per ridurre al minimo i tempi di fermo della produzione.

•Q2: Fornite supporto tecnico per problemi di integrazione?

◦ UN:Sì, viene fornito supporto assoluto per l'integrazione hardware e software. I nostri ingegneri di ricerca e sviluppo ti assistono con codici di inizializzazione, regolazioni dei parametri di temporizzazione RGB/TTL a 24 bit, debug dell'interfaccia e controlli di adattamento meccanico durante tutta la fase di progettazione.

• Q3: Posso ottenere report di analisi dei guasti per i moduli restituiti?

◦ UN:SÌ. Per problemi di qualità dei lotti o resi da applicazioni industriali critiche, il nostro laboratorio di controllo qualità esegue un'analisi approfondita delle cause alla radice a livello di componente e fornisce un rapporto ufficiale di analisi dei guasti (formato di rapporto 8D) entro 3-5 giorni lavorativi.

• Q4: Cosa succede se ho bisogno di supporto dopo il periodo di garanzia?

◦ UN:Offriamo servizi di riparazione continui a pagamento e consulenza tecnica a lungo ciclo di vita per i moduli post-garanzia. Per supportare progetti industriali a lungo termine, garantiamo una disponibilità stabile di componenti legacy e sostituzioni immediate per almeno 5+ anni.
