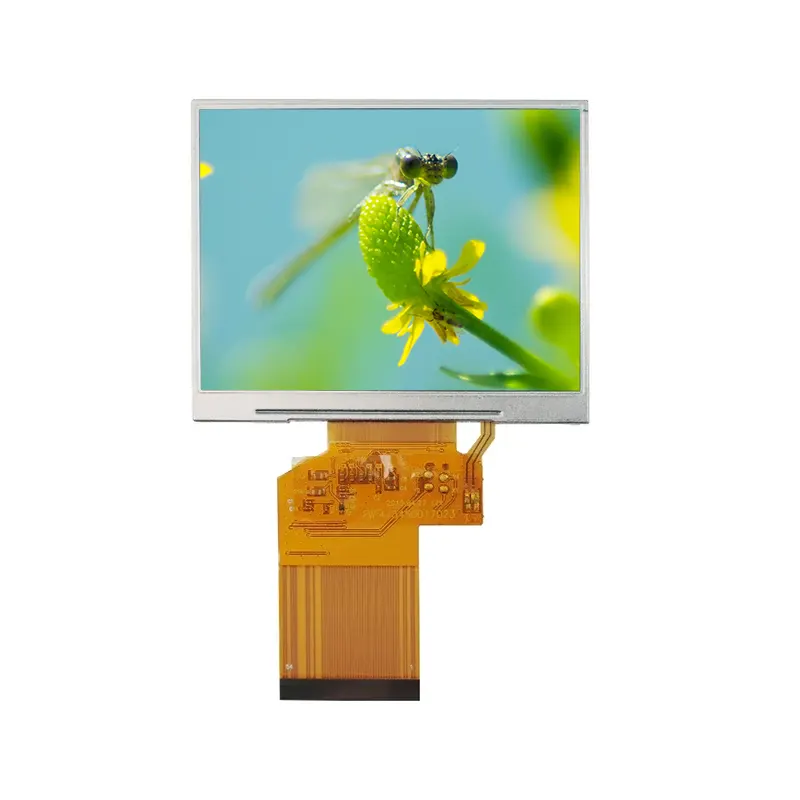

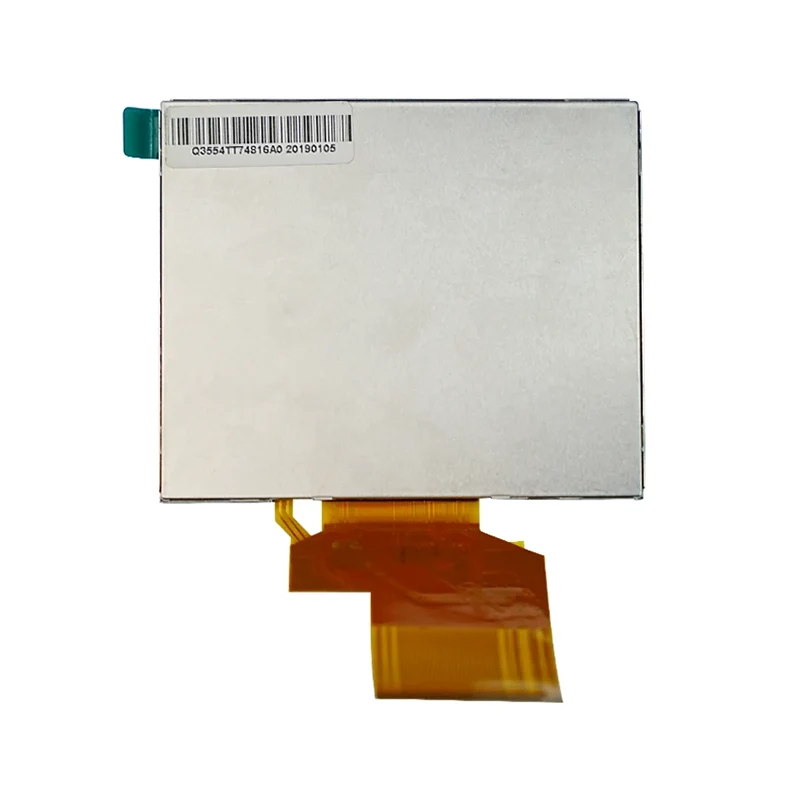

Modulo schermo LCD TFT TN standard industriale da 3,5'

Tianfu, un produttore cinese di LCD specializzato in display di alta qualità, convenienti e personalizzabili, offre il modulo schermo LCD TFT TN standard industriale da 3,5'. Progettato per ambienti difficili, questo modulo presenta una risoluzione 320×RGB×240, 16,7 milioni di colori e il driver IC HX8238D, che supporta interfacce versatili (RGB a 24 bit, RGB seriale, CCIR601/656) per una perfetta integrazione nei sistemi industriali. Le specifiche principali includono adattabilità alla temperatura di livello industriale (-20°C ~ +70°C in funzionamento, -30°C ~ +80°C in conservazione), retroilluminazione a 6 LED, rapporto di contrasto 350:1 e dimensioni compatte (76,90×63,9×3,26 mm).

Specifica

Dettagli del modulo schermo LCD TFT da 3,5 'Tianfu

Sia che venga utilizzato nell'interfaccia uomo-macchina (HMI), nei misuratori di visualizzazione dello stato, negli schermi dei dispositivi portatili o nei terminali di riproduzione multimediale, il modulo schermo LCD TFT TN standard industriale da 3,5' offre soluzioni di visualizzazione chiare, stabili e affidabili.

1. Controllo e automazione industriale

· Pannelli di controllo PLC e interfacce uomo-macchina (HMI)

· Strumenti di test portatili (multimetri, oscilloscopi)

· Pannelli operativi per robot industriali/automazione

· Unità di controllo remoto (gru, macchine edili)

· Terminali portatili di acquisizione e ispezione dati

2.  Casa intelligente e Internet delle cose (IoT)

· Pannelli di controllo Smart Home/Schermate di controllo centrale

· Interruttori a parete intelligenti

· Pannelli di controllo degli elettrodomestici (condizionatori d'aria, lavatrici, sportelli di frigoriferi/produttori di ghiaccio intelligenti, lavastoviglie, forni, forni a vapore, combinazioni di lavaggio/asciugatura a carico frontale, condizionatori d'aria intelligenti/controlli del sistema di aria fresca, scaldacqua intelligenti)

3. Elettronica di consumo e attrezzature commerciali

· Console di gioco portatili, cornici digitali, lettori DVD portatili, altoparlanti/schermi radio Bluetooth, terminali POS, terminali per ordini, macchine per la rilevazione presenze, dizionari elettronici, macchine per l'educazione precoce/dispositivi per l'apprendimento, tastiere elettroniche, terminali portatili commerciali (terminali per gli ordini, scanner di codici a barre)

Perché oltre 200 clienti continuano a sceglierci?

Vantaggi fondamentali

• Design multi-interfaccia per un'elevata compatibilità

Supporta simultaneamente RGB parallelo, RGB seriale e CCIR656/601, consentendo un adattamento flessibile a diversi schemi di controllo principali e riducendo i costi di regolazione dell'hardware dei clienti.

• Adattabilità ambientale di livello industriale

Vanta un intervallo di temperature operative compreso tra -10°C e +60°C e ha superato numerosi test di affidabilità tra cui conservazione a temperature estremamente basse, cicli di temperatura, vibrazioni ed ESD, rendendolo adatto ad ambienti difficili.

• Esperienza ottica e tattile ottimizzata

Adotta una pellicola opaca resistente all'anello di Newton per eliminare le frange di interferenza e garantire un funzionamento fluido al tocco; la durezza superficiale è ≥ 3H per la resistenza ai graffi, ideale per scenari operativi ad alta frequenza.

• Struttura meccanica precisa e design di facile assemblaggio

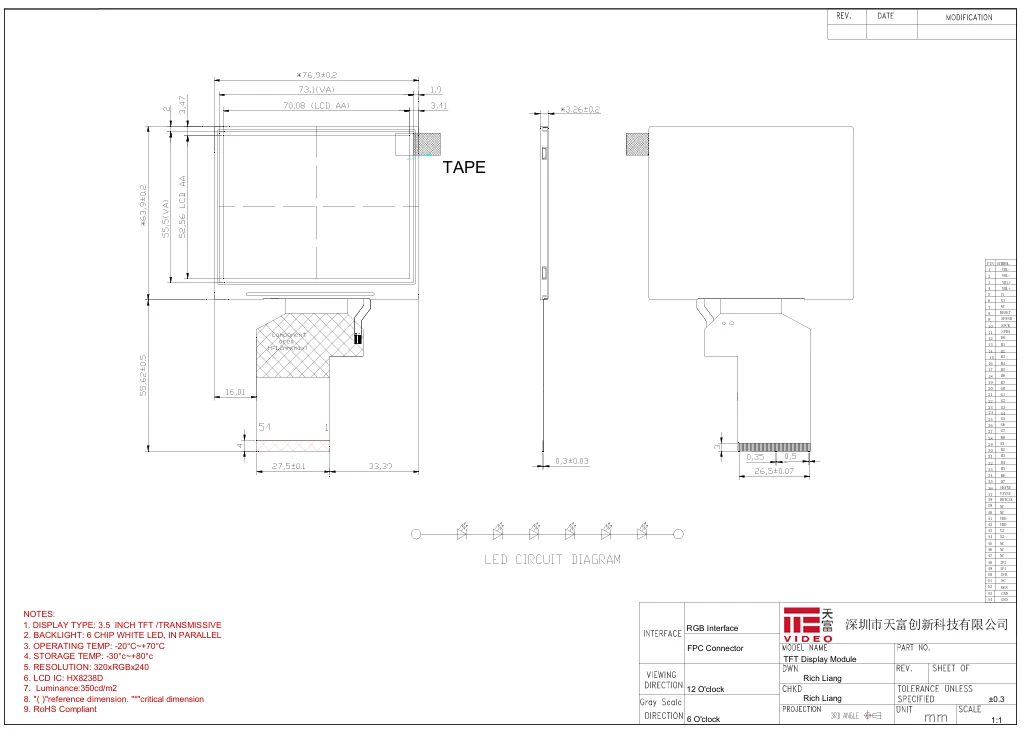

Fornisce più serie di dimensioni chiave tra cui AA, OD, VA e telaio in gomma, facilitando l'apertura dei fori strutturali e la progettazione della laminazione da parte dei clienti e riducendo la difficoltà di assemblaggio.

• Ampia alimentazione di tensione e basso consumo energetico

Presenta un ampio intervallo di tensione in ingresso da 2,6 V a 3,6 V, con bassa sensibilità alle fluttuazioni dell'alimentazione, adatto per ambienti alimentati a batteria o con alimentazione industriale.

Il tuo partner LCD di fiducia con 16 anni di esperienza specializzata --- Tianfu

Confrontando più fornitori, al di là di parametri e prezzi, vorremmo trasmettere il nostro valore unico come produttore di piccole e medie dimensioni con oltre 16 anni di esperienza dedicata nel settore degli schermi a cristalli liquidi. Scegliere noi significa ottenere molto più di un semplice modulo display: ottenere un partner a lungo termine stabile, affidabile e altamente reattivo.

✅ Conosciamo i nostri prodotti e, cosa ancora più importante, comprendiamo le vostre esigenze

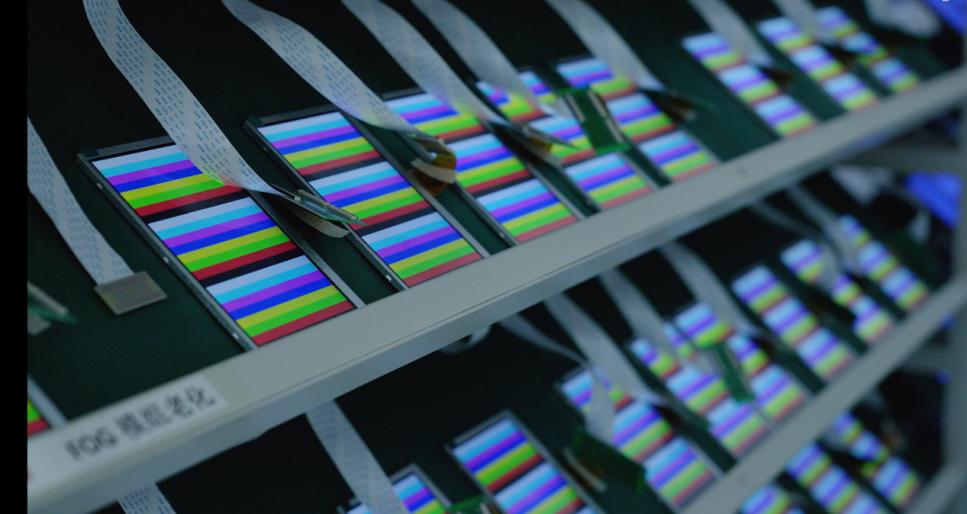

· Processi di produzione comprovati: 16 anni di esperienza accumulata ci hanno fornito una padronanza approfondita dell'applicazione dei circuiti integrati driver classici come l'HX8238D. Dall'incollaggio COG e la laminazione della pellicola ITO ai test di invecchiamento e all'ispezione al 100%, abbiamo stabilito flussi di lavoro di produzione maturi e stabili, garantendo che ogni modulo ricevuto offra prestazioni, affidabilità e durata costanti.

· Progettazione mirata ai punti critici: la compatibilità multi-interfaccia del modulo (RGB/CCIR) e l'ampia tolleranza alle temperature di livello industriale sono il risultato di ottimizzazioni di progettazione basate sull'ampio feedback dei clienti. Comprendiamo che i clienti di lotti piccoli e medi necessitano di un display "versatile" e robusto per soddisfare le diverse esigenze di molteplici progetti.

✅ La nostra scala moderata significa maggiore concentrazione e flessibilità

· Risposta e comunicazione rapide: nessuna procedura complicata tipica delle grandi imprese. Le vostre domande tecniche, conferme di specifiche o richieste di modifica saranno gestite direttamente da ingegneri o project manager esperti, con tempi di risposta misurati in ore anziché in giorni.

· Supporto flessibile per la personalizzazione: se sono necessarie modifiche alla lunghezza dell'FPC, alla piedinatura dell'interfaccia, alla luminosità della retroilluminazione o all'adattamento in piccoli lotti di specifici codici di inizializzazione del firmware, abbiamo la capacità di fornire risposte tecniche rapide. Il tuo ordine di 500 unità viene trattato con la stessa priorità dei clienti chiave.

· Valore focalizzato: siamo specializzati nella produzione di schermi TFT e touch screen di piccole e medie dimensioni, con tutti i miglioramenti dei processi e le misure di controllo della qualità incentrati su questo core business. Ciò che ottieni è il risultato di un team dedicato a un campo di competenza mirato.

✅ Apprezziamo la nostra reputazione, garantendo qualità controllata e fornitura stabile

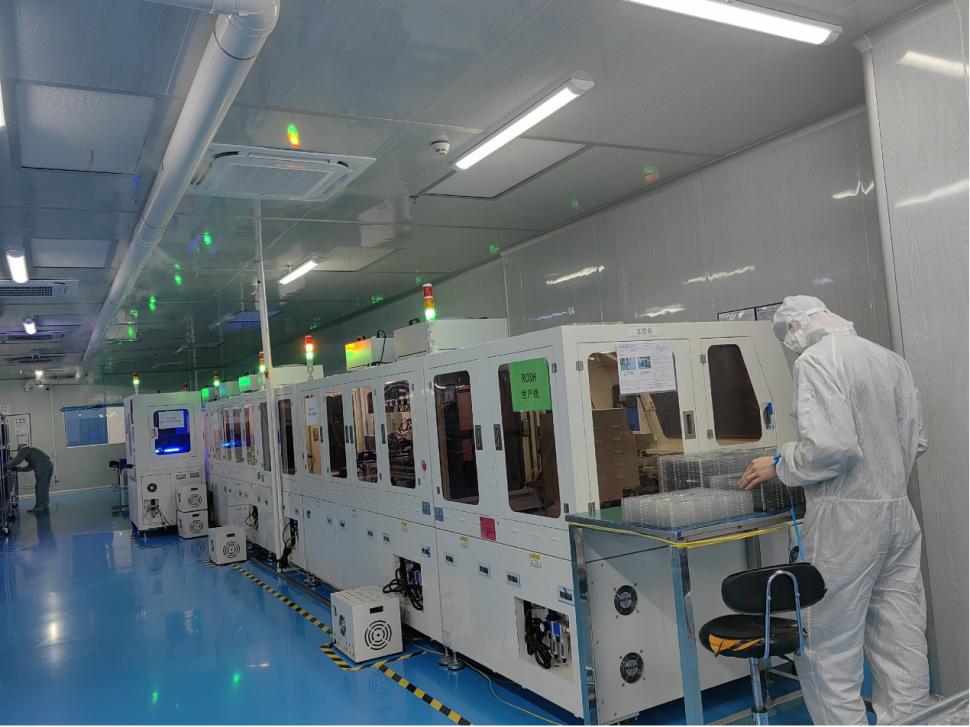

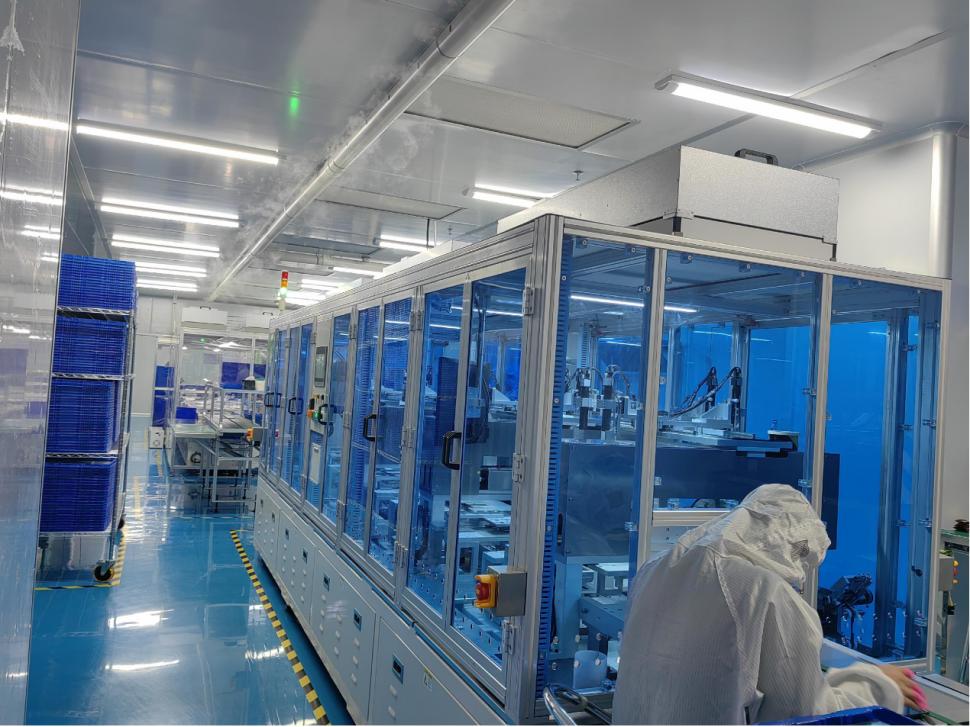

· Gestione interna a ciclo completo: dall'approvvigionamento dei materiali e dal posizionamento SMT all'assemblaggio e al test dei moduli, tutti i processi critici vengono completati nelle nostre strutture. Ciò garantisce la piena tracciabilità e controllo della qualità, eliminando i rischi di fluttuazioni della qualità causate dall'outsourcing.

· Impegno di fornitura a lungo termine: riconosciamo pienamente l'importanza del ciclo di vita del prodotto per i vostri progetti. Per i componenti classici come l'HX8238D, abbiamo istituito un sistema di inventario sicuro e possiamo fornire una fornitura continua garantita, supportando le vostre esigenze di produzione a lungo termine senza preoccupazioni.

· Cooperazione trasparente: siamo lieti di fornire schede tecniche dettagliate, rapporti di test e persino introduzioni ai processi. Crediamo che solo quando i clienti prendono decisioni di acquisto informate è possibile costruire partnership a lungo termine.

✅ Supporto completo pre-vendita e post-vendita

· Supporto allo sviluppo pronto all'uso: ogni modulo viene fornito con definizioni di interfaccia chiare, codici driver convalidati (compatibili con le comuni piattaforme MCU) e riferimenti schematici, riducendo in modo significativo il tempo di debug dei tuoi ingegneri.

· Assistenza per l'implementazione della produzione: se stai utilizzando i nostri moduli per la prima volta, possiamo fornire linee guida sulla saldatura, precauzioni di assemblaggio e semplici test funzionali, aiutandoti a ottenere una produzione di massa senza intoppi.

· Garanzia di qualità affidabile: tutti i moduli sono sottoposti a test elettrici al 100% e ispezioni di affidabilità del campionamento prima della spedizione e sono coperti da una garanzia di qualità di 12 mesi.

In sintesi, sceglierci significa scegliere un partner affidabile che offre:

Prodotti perfezionati da 16 anni di esperienza nel settore + Agile reattività alle vostre esigenze di personalizzazione come piccola e media impresa + Rigoroso controllo di qualità come a tutela del nostro marchio.

Potremmo non essere il più grande fornitore sul mercato, ma ci impegniamo ad essere quello che ti capisce meglio e ti offre la massima tranquillità.

domande frequenti

Q1: questo schermo supporta la funzionalità touch?

Sì, questo modulo integra un touch screen resistivo (pellicola ITO) che supporta il tocco a punto singolo. È dotato di un'interfaccia resistiva standard a 4 fili e richiede un chip di controllo touch esterno o un MCU con ADC integrato.

Q2: potete fornire una versione con touch capacitivo?

L'attuale versione standard è dotata di tocco resistivo. Per il tocco capacitivo (supporta il tocco multipunto), contattaci per la personalizzazione.

Q3: Qual è la differenza tra CCIR656 e CCIR601 nell'interfaccia? Come dovrei scegliere?

CCIR656 è un formato di segnale di sincronizzazione incorporato (comunemente utilizzato per flussi video digitali), mentre CCIR601 è un formato di segnale di sincronizzazione separato. Se il processore emette segnali video standard ITU-R BT.656/BT.601 (ad esempio, alcuni processori multimediali), è possibile la connessione diretta. Se non sei sicuro, fornisci il tuo modello di controllo principale e ti aiuteremo nella selezione.

D4: È possibile estendere l'intervallo della temperatura operativa da -10°C a +60°C a un intervallo più ampio?

Il prodotto standard ha questo intervallo di temperature. Per i requisiti industriali di ampie temperature come -30°C ~ +80°C, è possibile discutere la personalizzazione, che di solito comporta adattamenti ai materiali a cristalli liquidi e ai processi di produzione.

Q5: Sono disponibili schede driver o schede adattatori corrispondenti?

Siamo in grado di fornire schede adattatrici RGB e schede adattatrici touch (inclusi circuiti integrati touch) per semplificare la progettazione dei circuiti. Si prega di consultare il nostro team di vendita per i dettagli.

Relativi alla produzione e all'utilizzo

Q6: Qual è il livello di protezione ESD del modulo?

Il modulo ha superato i test ESD di ±8 kV (scarica in aria)/±4 kV (scarica a contatto), soddisfacendo i requisiti degli ambienti industriali generali. Si consiglia di adottare misure di messa a terra e di isolamento adeguate durante la progettazione dell'alloggiamento del prodotto.

D7: Un tempo di risposta di 15 ms causerà motion blur?

15 ms è il tipico tempo di risposta da grigio a grigio, sufficiente per la maggior parte degli scenari come controllo industriale, strumentazione e interfacce interattive. Per la riproduzione video ad alta velocità (ad esempio, superiore a 30 fps), si consiglia di valutare le effettive prestazioni dinamiche dell'immagine.

Q8: Come è collegata la retroilluminazione del modulo?

Il modulo stesso non include un circuito driver di retroilluminazione, ma fornisce pin di retroilluminazione a LED (solitamente +3,3 V e GND). È necessario collegare una sorgente di corrente costante esterna o un circuito driver di retroilluminazione. La corrente dipende dalla configurazione in serie-parallelo dei LED di retroilluminazione (valore tipico: circa 60-100 mA).
