Modulo schermo LCD TN TN standard a 8 bit 2,8 '

Tianfu 2,8 'Standard a 8 bit TN TFT Schermo LCD MODULO: robusto da -20 ° C a +70 ° C Funzionamento (conservazione da -30 ° C a +80 ° C) con driver ST7789V, 262K colori e contrasto 500: 1. Supporta interfacce parallele SPI/RGB/8 bit. Disponibili retroilluminazione a 4 LED (3,2 V, 80MA, 280 CD/m²), risposta 16ms e design compatto 50,0 × 69,20 × 2,9 mm. Il modulo schermo LCD TN TN TN standard a 8 bit è stato creato per HMI automobilistico, controlli industriali e IoT esterna con resistenza a shock termico/umidità.

Invia richiesta

Descrizione del prodotto

Supportare gli ordini di prova a piccoli batch e i progetti di firmware/interfaccia personalizzati, la fabbrica di moduli per schermo LCD Tianfu in Cina, garantisce un'integrazione senza soluzione di continuità in controlli intelligenti/strumenti portatili, supportati da una garanzia di 12 mesi.

Tianfu 2,8 '8 bit standard TN TFT Schermale LCD nelle funzioni di serie

1. Durabilità di livello industriale

Funziona da -20 ° C a +70 ° C con resistenza all'umidità del 90% e sopravvive a test di shock termico (-20 ° C ↔70 ° C), garantendo l'affidabilità negli ambienti industriali automobilistici, esterni e aspri.

2. Flessibilità dell'interfaccia

Supporta interfacce parallele, SPI e seriali a 8 bit, compatibili con diversi MCU per l'integrazione senza soluzione di continuità e tempi di sviluppo ridotti.

3. Display ad alta prestazione

Risoluzione 240 × 320 con colori 262K, rapporto di contrasto 500: 1 e tempo di risposta 16ms per visioni croccanti in applicazioni dinamiche.

4. Efficienza energetica ottimizzata

L'ingresso ad ampio tensione (2,5–3,6 V) e la retroilluminazione a 4 LED ad alta efficienza energetica (3,2 V @80Ma, 280 CD/m²) minimizzano il consumo di energia senza compromettere la luminosità.

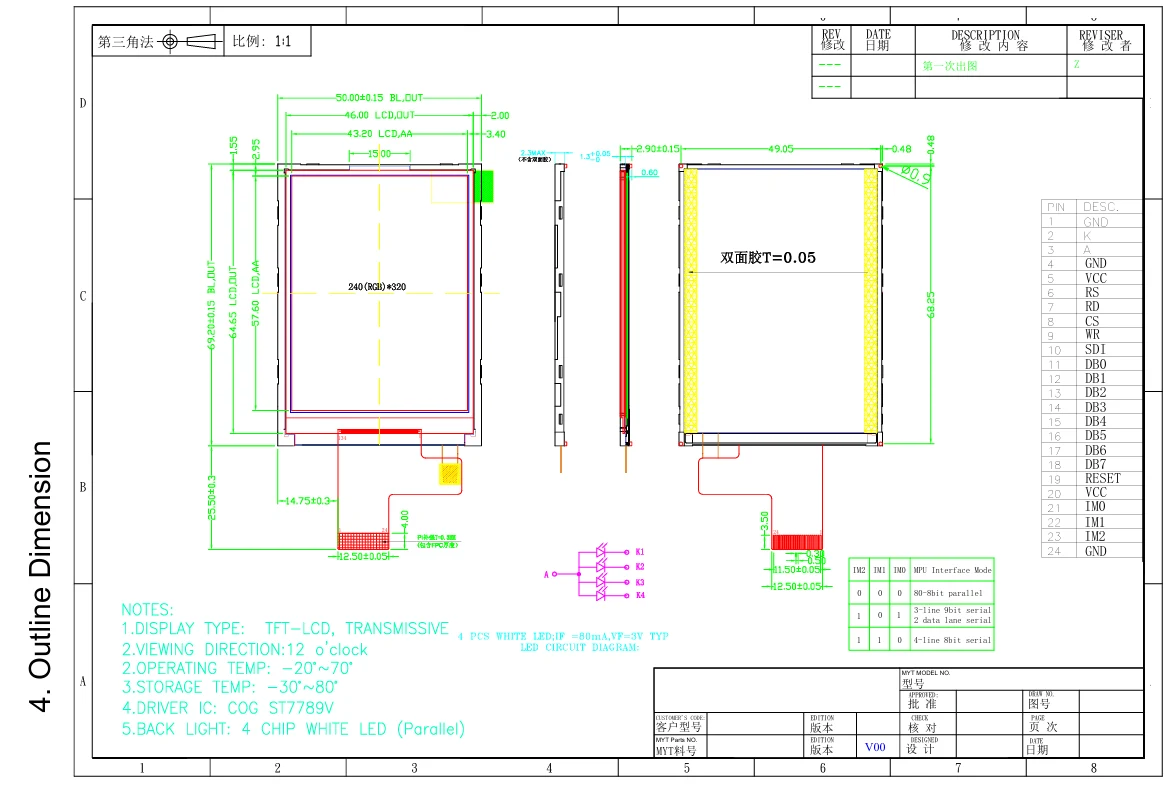

TIANFU personalizzato Specifica del modulo Schermo TN TN TN TN TN TN TN

Tipo di visualizzazione	2,8 "TFT-LCD (normalmente bianco, trasmissivo)
Risoluzione	240 × 320 pixel (matrice grafica)
Area attiva	43,20 mm (W) × 57.60mm (H)
Driver IC	ST7789V
Tensione logica (VCC)	2,5–3,6 V (tip. 3.3V)
Tensione di ingresso (Will/VIH)	Basso: GND - 0,2 × VCC / alto: 0,8 × VCC - VC
Configurazione di retroilluminazione	4 LED bianchi in parallelo (80Ma 3.2V)
Luminosità della retroilluminazione	250–300 CD/M² (TIP. 280 CD/M²)
Dimensioni del contorno	50,0 mm (W) × 69,20 mm (H) × 2,9 mm (T)
Temperatura operativa	-20 ° C a +70 ° C (90% di RH MAX)
Temperatura di conservazione	-30 ° C a +80 ° C (80% RH MAX)
Rapporto di contrasto	500: 1 (tipico)
Tempo di risposta	16ms (tipico)
Angolo di visualizzazione	- orizzontale: ± 45 ° (CR≥10) - verticale (superiore/in basso): 50 °/20 ° (CR≥10)
Color Gamut (CIE 1931)	Bianco: (0,301x, 0,337Y) Rosso: (0,621x, 0,332Y) Verde: (0,294x, 0,577Y) Blu: (0,141x, 0,157Y)
Trasmittanza	6,4% (tipico)
Tipo di interfaccia	- MCU a 8 bit parallelo (tempismo 8080) -seriale a 3 bit a 3 righe -seriale a 2 data-corsia -seriale a 8 bit a 4 righe

TIANFU 2,8 '

Tianfu Standard TN TFT LCD Schermale Applicazione

Tianfu Time

Prodotti standard		Prodotti personalizzati
Quantità di ordine	Tempi di consegna	Tipo di personalizzazione	Tempi di consegna
1-30 pezzi	Immediatamente	Generale	5-8 settimane
31-100 PCS	1 settimana	Fpc	4 settimane
101-500 pezzi	1-2 settimane	CTP	6 settimane
501-1000 pezzi	2-5 settimane	B/l	6 settimane
1001-5000 pezzi	4-5 settimane	Driver Board	8 settimane
Oltre 5000 pezzi	5-7 settimane	Pannello LCD	16 settimane
