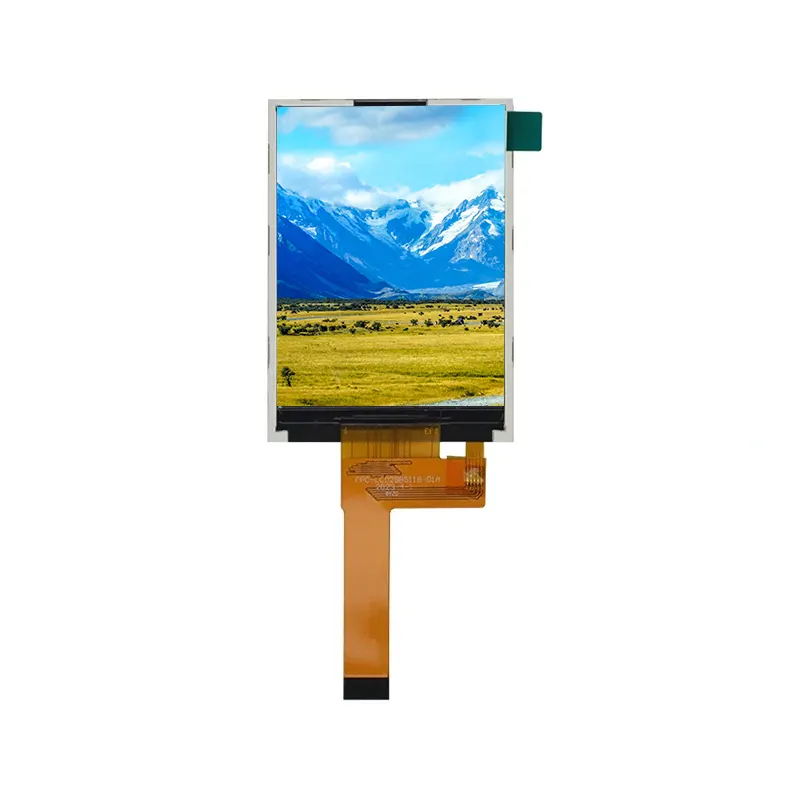

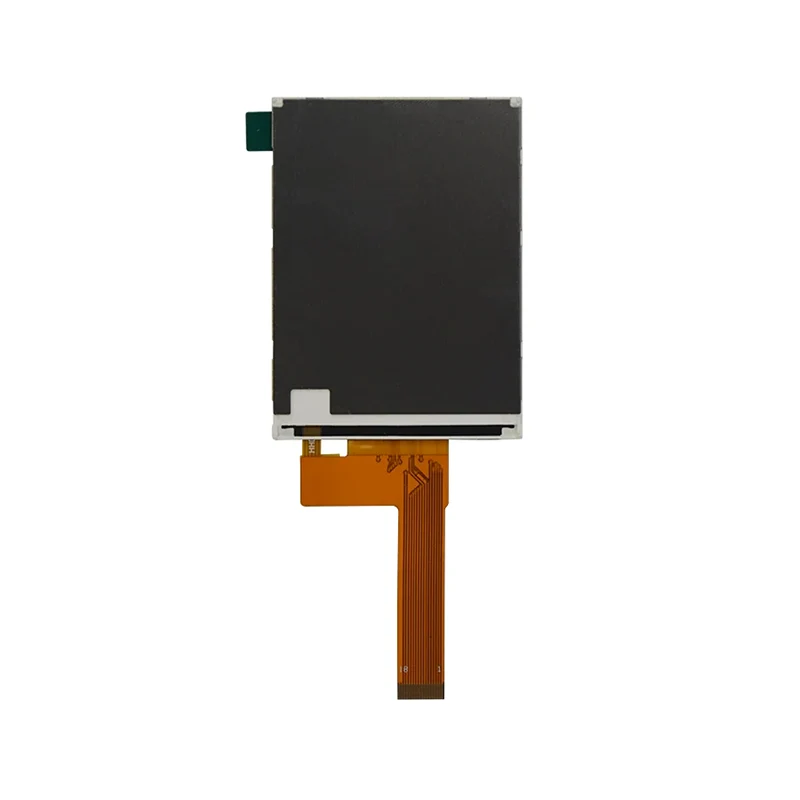

Modulo schermo LCD TFT TN grafico standard da 2,7'

Il modulo schermo LCD TFT TN grafico standard da 2,7' viene utilizzato principalmente negli LCD industriali e domestici intelligenti. Ad esempio:

1.Terminale portatile industriale

Palmari industriali: LCD personalizzati per PDA/scanner di codici a barre

LCD durevoli | Perfetto per rilevatori industriali e terminali dati

LCD avanzati per scanner di inventario e stampanti portatili

Display di alta qualità – Realizzati per dispositivi portatili industriali

2.Casa intelligente

Pannelli di controllo per la casa intelligente | Soluzioni LCD avanzate personalizzate

LCD durevoli per macchine da caffè, robot aspirapolvere e forni

Display Smart Home: alta qualità e personalizzazione

Dettagli

Tianfu ha personalizzato le specifiche del modulo schermo LCD TN TFT standard grafico da 2,7'

Un'esperienza applicativa nel mondo reale da Tianfu: prospettiva di un produttore di terminali dati mobili

"Durante lo sviluppo del PDA industriale di nuova generazione, questo modulo schermo LCD TFT TN standard grafico da 2,7" è diventato la nostra scelta definitiva. La sua retroilluminazione ad alta luminosità (abbiamo personalizzato la versione da 500 cd/m²) e il trattamento antiriflesso hanno risolto completamente il problema del difficile riconoscimento dei contenuti dello schermo sotto una forte luce esterna."

“Il rapporto widescreen 960×240 è altamente compatibile con la logica di interazione dei terminali dati mobili: lo spazio orizzontale è sufficiente per visualizzare completamente i codici a barre e i numeri delle lettere di vettura, mentre il layout verticale si adatta perfettamente al classico design dell’interfaccia utente di “area di visualizzazione delle informazioni + pulsanti fissi inferiori”, consentendo un funzionamento efficiente in uno spazio compatto.”

"La funzionalità di basso consumo energetico dell'interfaccia SPI migliora direttamente la durata della batteria del terminale. Con un consumo energetico logico di soli 8 mA per il modulo, combinato con la nostra strategia di controllo della classificazione della retroilluminazione sviluppata internamente, la durata complessiva della batteria del dispositivo è stata aumentata di circa il 18% in scenari di funzionamento a scansione continua."

"La stabilità ad un'ampia gamma di temperature (da -20°C a +70°C) e l'affidabilità meccanica del modulo hanno superato i nostri test rigorosi, tra cui cicli di temperature estremamente basse e test di caduta da 1,2 metri, soddisfacendo pienamente i requisiti di durabilità negli ambienti industriali."

Ottimizzazione e supporto mirati

Forniamo soluzioni avanzate per tali applicazioni:

Caratteristiche esclusive: driver di retroilluminazione migliorato (supporta attenuazione PWM/attivazione rapida), tocco del guanto, design anti-interferenza e kit modalità di risparmio energetico.

Personalizzazione del settore: sono disponibili versioni personalizzate ottimizzate per scenari quali logistica espressa, stoccaggio della catena del freddo e ispezioni esterne.

Supporto rapido: fornitura di progetti di riferimento compatibili con i principali motori di scansione, strumenti di test della linea di produzione e garanzia di fornitura a lungo termine.

Feedback dei clienti

"Negli ultimi 18 mesi, abbiamo utilizzato complessivamente più di 35.000 unità di questo modulo in tre dei nostri prodotti terminali. Ciò che ci soddisfa maggiormente è l'eccellente coerenza dei lotti e la risposta estremamente rapida del supporto tecnico, che forniscono una solida garanzia per la nostra produzione su larga scala e la manutenzione post-vendita. Tianfu è una fabbrica di LCD affidabile e personalizzata, ci fidiamo sempre di loro."

Applicazione del modulo schermo LCD TFT da 2,7' Tianfu

Tianfu Leading Time

Domande frequenti

Q1: Come scegliere tra le interfacce SPI e RGB?

R: Le due interfacce soddisfano diversi requisiti applicativi:

L'interfaccia SPI presenta un numero limitato di pin (solitamente 3-4 linee dati), ideale per scenari in cui le risorse dei pin MCU sono limitate e i requisiti di frequenza di aggiornamento sono bassi, come la visualizzazione di immagini statiche o l'aggiornamento lento dei dati.

L'interfaccia RGB consente la trasmissione parallela dei dati con una frequenza di aggiornamento più elevata, adatta per la visualizzazione di contenuti dinamici, video o grafica che cambia rapidamente, ma richiede più risorse pin.

D2: Perché la retroilluminazione richiede una tensione relativamente elevata pari a 8,7–10,2 V?

R: Questo modulo adotta un design retroilluminato con più LED collegati in parallelo. Un requisito di tensione relativamente elevato di solito significa che la retroilluminazione è costituita da più LED collegati in serie, che possono fornire una luminosità uniforme e sufficiente. Nell'uso reale è richiesto un circuito driver di retroilluminazione dedicato; non può essere collegato direttamente a un alimentatore logico da 3,3 V.

Q3: L'intervallo di temperatura operativa del modulo soddisfa i requisiti delle applicazioni industriali?

R: Sì. L'intervallo di temperatura operativa da -20°C a +70°C copre i requisiti della maggior parte degli ambienti industriali. Per gli ambienti più estremi (come officine esterne con freddo intenso o temperature elevate), possiamo fornire una versione per un'ampia gamma di temperature (è richiesta la personalizzazione) che soddisfa i requisiti speciali da -40°C a +85°C.

Q4: L'intervallo di temperatura operativa del modulo soddisfa i requisiti delle applicazioni industriali?

R: Sì. L'intervallo di temperatura operativa da -20°C a +70°C copre i requisiti della maggior parte degli ambienti industriali. Per gli ambienti più estremi (come officine esterne con freddo intenso o temperature elevate), possiamo fornire una versione per un'ampia gamma di temperature (è richiesta la personalizzazione) che soddisfa i requisiti speciali da -40°C a +85°C.

Q5: Come gestire questo schermo? Quali circuiti periferici sono necessari?

R: Un sistema di base richiede:

Alimentazione logica da 3,3 V (precisione ±5%)

Circuito driver retroilluminazione 8–10 V (corrente costante 15–25 mA)

MCU o controller display (che supporta l'interfaccia SPI o RGB)

Opzionale: controller touch screen (per versioni abilitate al tocco)

Forniamo schemi elettrici di progettazione di riferimento completi e codici campione di driver (piattaforme di supporto come STM32, ESP32 e Arduino).

Q6: Quali aspetti della personalizzazione sono supportati per questa schermata?

R: Offriamo servizi di personalizzazione modulare leader del settore, con le principali opzioni di personalizzazione tra cui:

Personalizzazione dell'interfaccia e dei pin

Regola la posizione del connettore FPC e l'ordine dei pin per adattarli al layout del PCB

Personalizza i set di comandi dell'interfaccia SPI per adattarli al tuo chip di controllo principale

Aggiungi l'interfaccia I2C per touch screen o sensori di luce ambientale

Regolazione delle prestazioni ottiche

Sostituisci i materiali a cristalli liquidi con diversi angoli di visione (IPS/FFS/TN)

Regola la luminosità della retroilluminazione (intervallo opzionale: 150–800 cd/m²)

Modifica l'angolo del polarizzatore (0°/90°/180°/270°)

Aggiungi trattamenti superficiali come antiriflesso e anti-impronta

Adattamento della struttura meccanica

Regola lo spessore complessivo del modulo (spessore minimo fino a 1,8 mm)

Modifica la lunghezza dell'FPC e la direzione di uscita del cavo

Aggiungere o ridurre le posizioni dei fori di montaggio

Adattare il design del telaio per requisiti di tenuta specifici

Speciale adattabilità ambientale

Versione per ampie temperature (da -40°C a +85°C)

Versione ad alta luminosità per visibilità esterna

Design rinforzato resistente alle vibrazioni
