Rugged Tianfu 7.0 '50 pin TN TFT Schermata LCD per ambienti duri ： 1024 × RGB × 600 TN Il pannello TN offre 800: 1 contrasto con la luminosità di 140 nit. Costruito per -20 ℃ ~+70 ℃ Funzionamento, con interfaccia TTL, superficie antirifera e retroilluminazione a 18 LED (9,6 V/120MA). Risposta di 25 ms, 51% di colore NTSC, resistenza di shock/vibrazione certificata IEC. Il modulo schermo LCD TN TN TN da 7,0 pin TN è ideale per attrezzature mediche e sistemi HMI robusti.

Invia richiesta

Descrizione del prodotto

Supportando gli ordini di prova a piccoli batch e progetti di firmware/interfaccia personalizzati, manufatti del modulo Schermo LCD TFT, Tianfu garantisce un'integrazione senza soluzione di continuità in controlli intelligenti/strumenti portatili, supportati da una garanzia di 12 mesi.

Tianfu 7.0 '50 pin TN TFT MODULO SCHERMI LCD nelle caratteristiche di serie

1.Fessurance della temperatura industriale

Funziona perfettamente in ambienti da -20 ℃ a +70 ℃ con resistenza termica/vibrazione/ESD certificata IEC.

2. Pannello TN al massimo

Fornisce un rapporto di contrasto 800: 1 e 140NITS Luminosità per una forte visibilità sotto l'illuminazione dura.

3.Robust TTL Interface

Interfaccia RGB parallela a 50 pin con controllo della direzione di scansione (UPDN/SHLR) e selezione della modalità DE/SYNC.

4. Sistema di retroilluminazione durevole

Array a 18 LED (9,6 V/120MA) con trattamento di superficie antiriflesso e 1152 MW di efficienza energetica.

Tianfu Specifica del modulo Schermo LCD personalizzato personalizzato da 7,0 pin TN

Specifiche fondamentali
Dimensione del display	TN da 7,0 pollici TN-LCD
Risoluzione	1024 × RGB × 600 (WVGA)
Densità dei pixel	0,1506 (h) × 0,1432 (v) pixel pixel tono
Modalità di visualizzazione	Normalmente bianco
Interfaccia	TTL parallelo RGB
Trattamento superficiale	Antiriflesso

Specifiche ottiche
Luminanza (tip.)	140 CD / M²
Rapporto di contrasto	800: 1
Tempo di risposta	25ms (tipo.)
Gamma di colori	51% NTSC
Uniformità	75% (luminanza), ± 0,008 (coordinate di colore)

Specifiche elettriche
Alimentazione elettrica	3,3 V digitale (tolleranza ± 10%) 9.6V analogico
Consumo attuale	30Ma (digitale), 35Ma (analogico)
Sistema di retroilluminazione	18 LED 1152mW di potenza totale
Temp. Operation Temp	-20 ℃ a +70 ℃
Temperatura di archiviazione	-30 ℃ a +70 ℃

Affidabilità certificata-4
Test termici	96hrs @-30 ℃/+70 ℃ Shock termico a 10 cicli (-20 ℃↔60 ℃)
Vibrazione	10-50Hz/1,0 mm sweep
Protezione ESD	± 4kV Contatto / ± 8kV Scarico d'aria

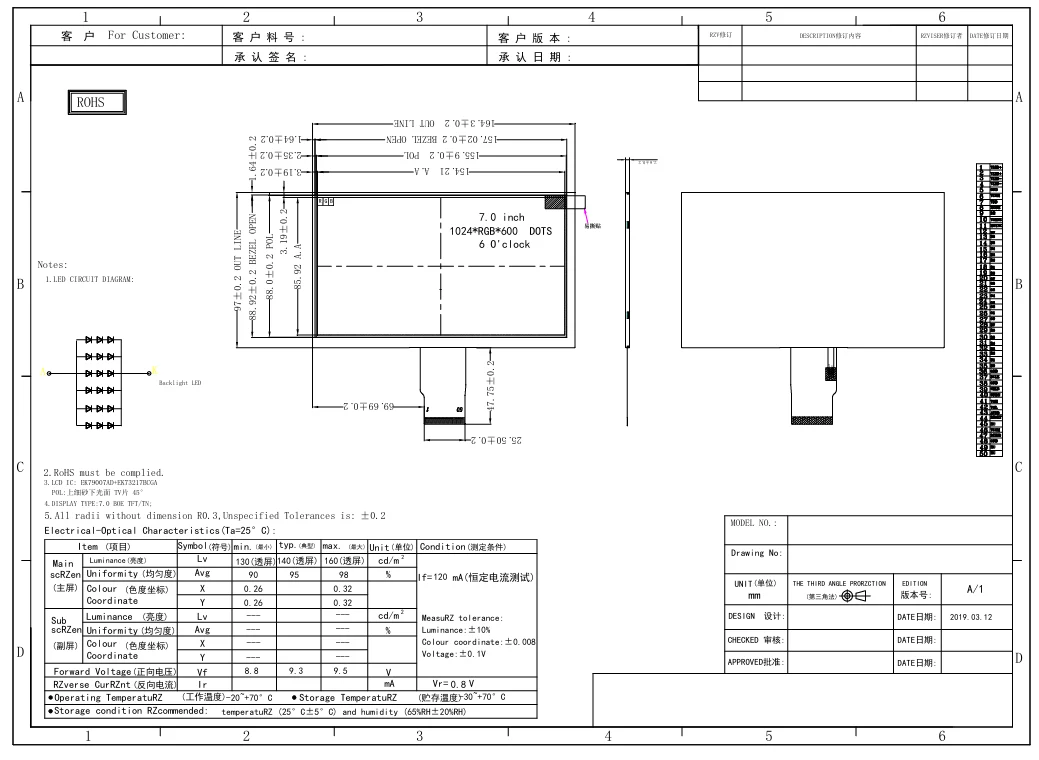

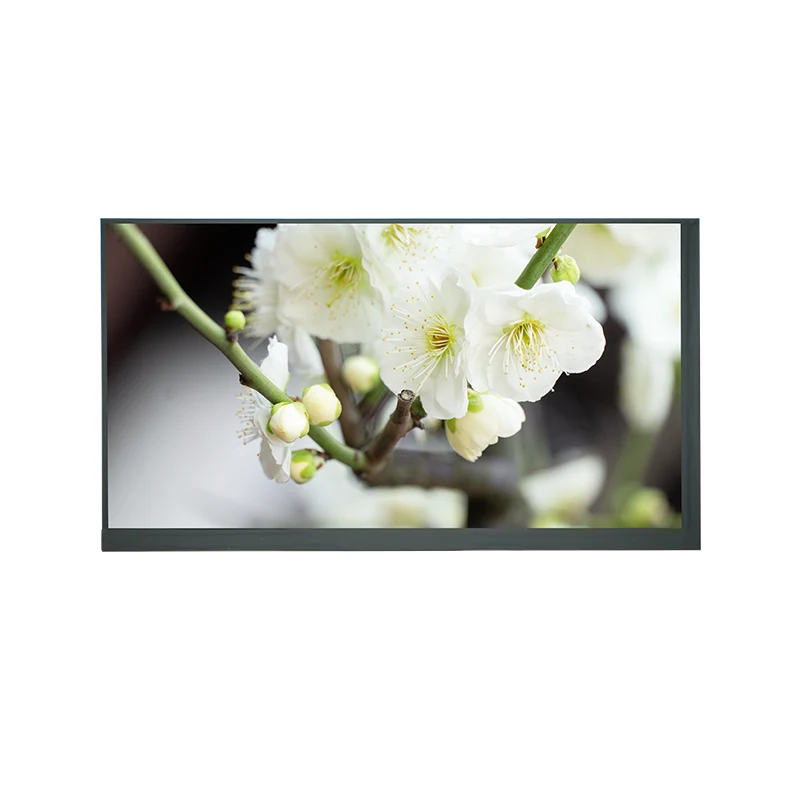

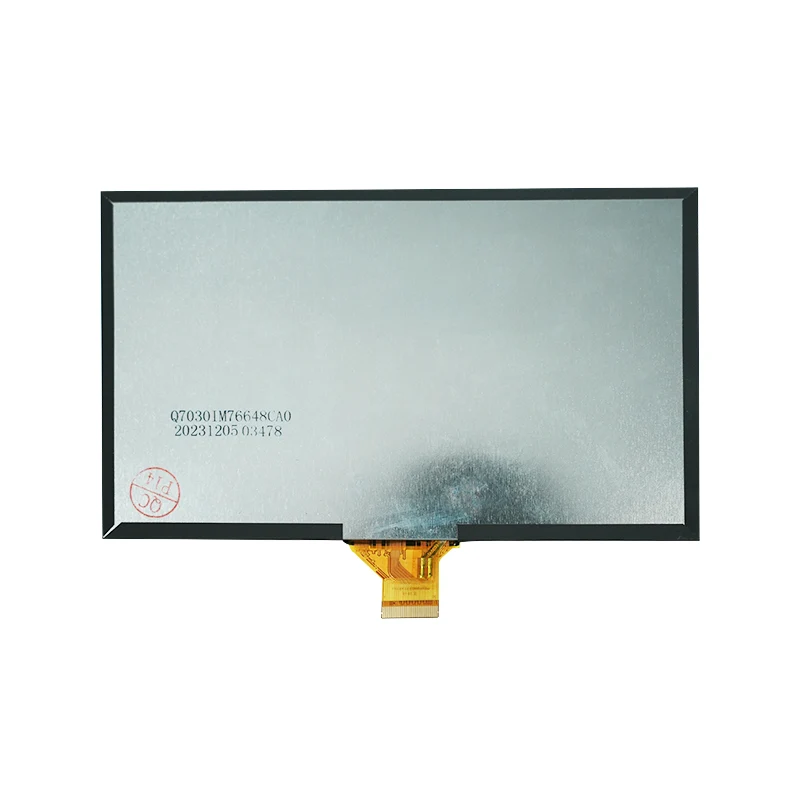

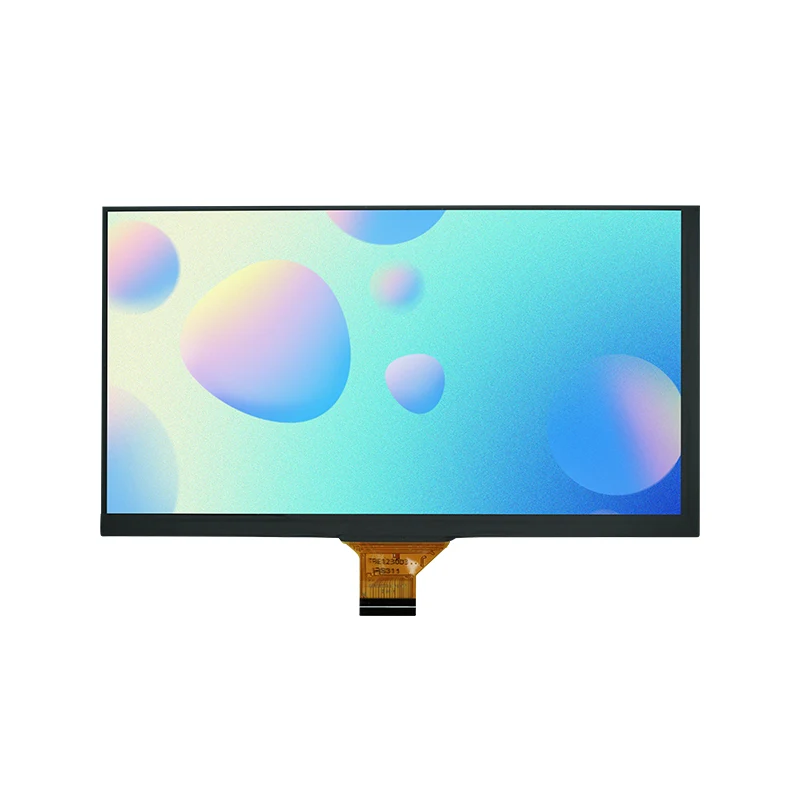

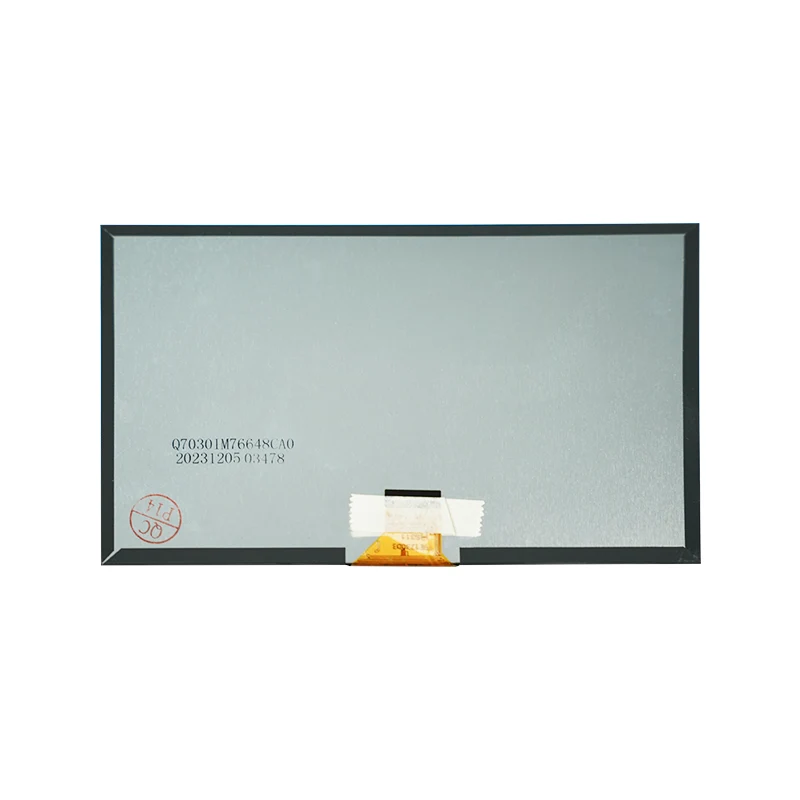

Tianfu 7.0 '50 pin TN TFT LCD Schermo Dettagli

Tianfu 7.0 'TFT LCD Schermate Applicazione

Tianfu Time

Prodotti standard		Prodotti personalizzati
Quantità di ordine	Tempi di consegna	Tipo di personalizzazione	Tempi di consegna
1-30 pezzi	Immediatamente	B/L & FPC e TP	entro 5 settimane
31-100 PCS	1 settimana	B/L & FPC e TP	entro 5 settimane
101-500 pezzi	entro 2 settimane	B/L & FPC e TP	entro 5 settimane
501-1000 pezzi	entro 3 settimane	B/L & FPC e TP	entro 5 settimane
1001-5000 pezzi	entro 3 settimane	BL & FPC e TP	entro 6 settimane
Oltre 5000 pezzi	entro 4 settimane	BL & FPC e TP	entro 6 settimane
