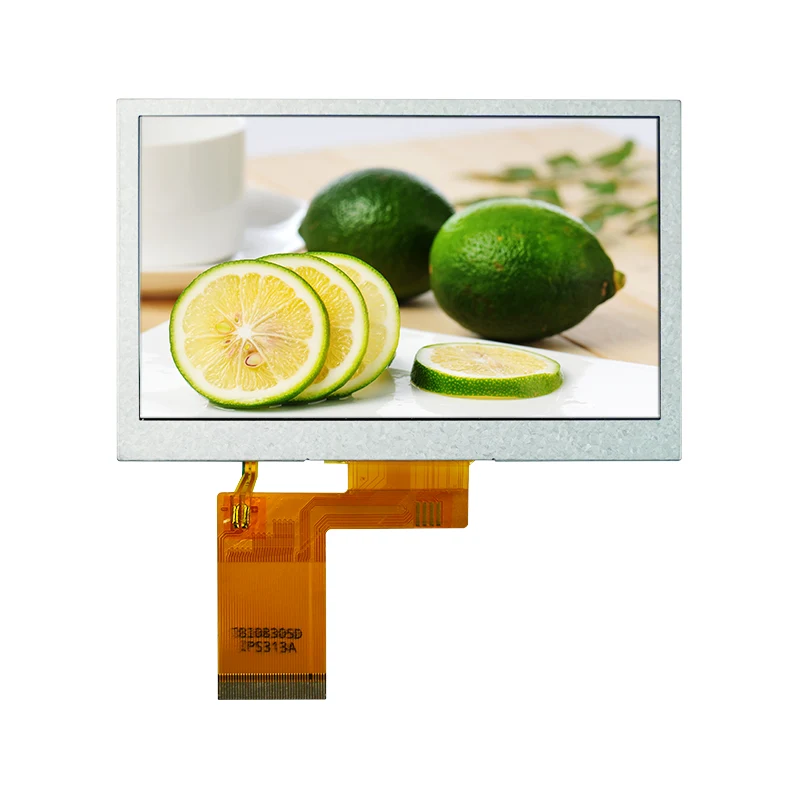

Modulo display LCD TFT a colori IPS trasmissivo da 4,3'

Caratteristiche principali

• Display ad alta luminosità: luminosità tipica di 500 cd/m² (minimo 450 cd/m²), che garantisce una visibilità chiara anche in condizioni di forte luce ambientale.

• Ampio funzionamento a temperatura: supporta un intervallo di temperatura operativa compreso tra -20°C e 60°C, adatto per ambienti industriali.

• Ampi angoli di visione: tipico angolo di visione orizzontale di 70° e angolo di visione verticale di 45°–60°, che consente una visione confortevole da più angolazioni.

• Risposta rapida: tempo di risposta tipico di 20 ms, ideale per la visualizzazione di immagini dinamiche.

• Design a risparmio energetico: funziona a bassa tensione di 3,2 V con efficienza ottimizzata per la retroilluminazione a LED bianchi.

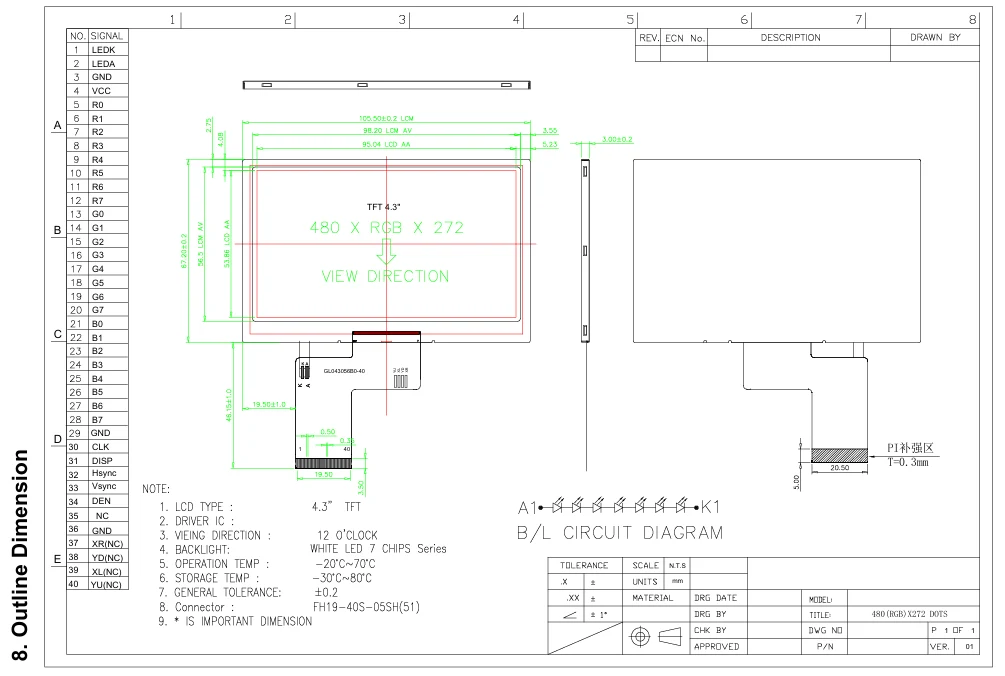

Specifiche del modulo display LCD TFT a colori IPS trasmissivo personalizzato da 4,3' Tianfu

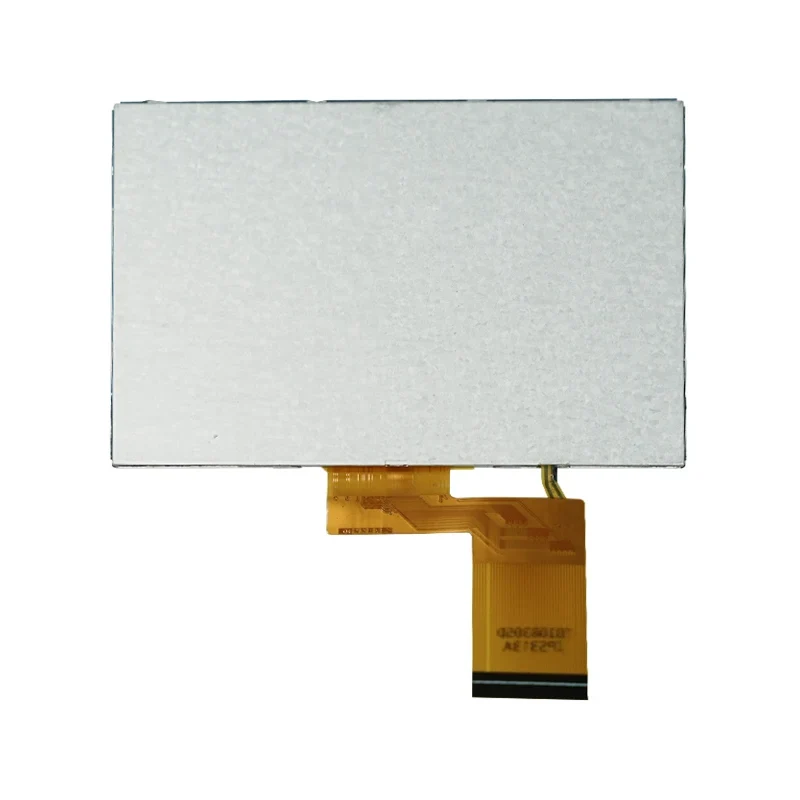

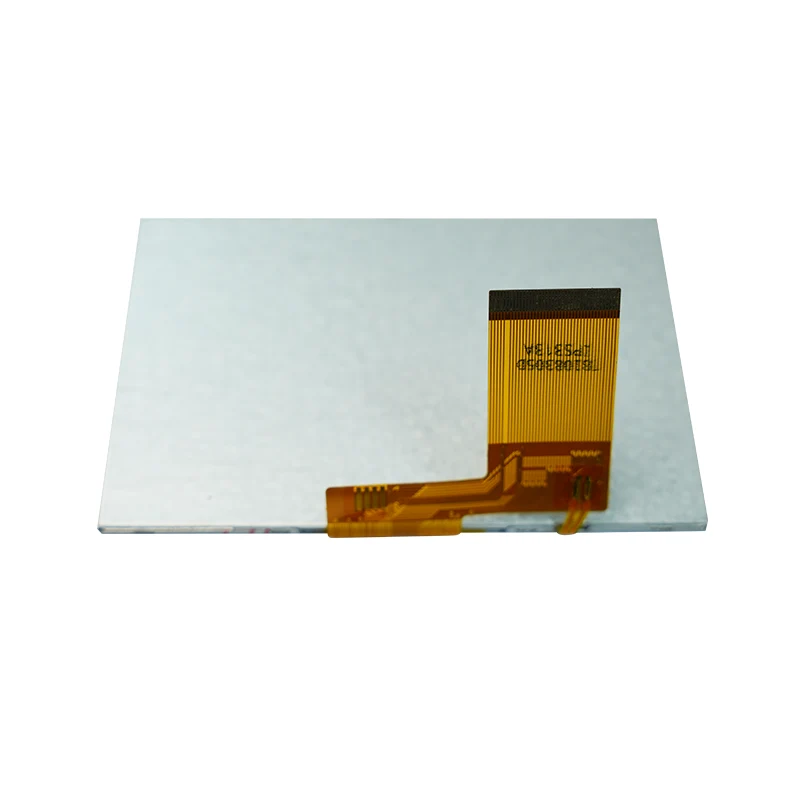

Dettagli del modulo display LCD TFT a colori IPS trasmissivo da 4,3' Tianfu

Il modulo display LCD TFT a colori IPS trasmissivo da 4,3" viene utilizzato in vari campi come segue:

Automazione e controllo industriale

• Pannelli HMI industriali: monitoraggio della linea di produzione, visualizzazione dello stato delle apparecchiature

• Strumenti di test e misurazione: oscilloscopio, interfacce di visualizzazione dell'analizzatore di spettro

• Terminali di controllo PLC: interfacce uomo-macchina per sistemi di automazione industriale

Sistemi automobilistici e di trasporto

• Display di navigazione a bordo del veicolo: schermi di navigazione per auto aftermarket

• Informazioni sui trasporti pubblici: sistemi di arrivo alle fermate degli autobus, terminali di biglietteria

• Strumenti per macchine edili: escavatore, pannelli operatore gru

Attrezzature mediche e sanitarie

• Dispositivi medici portatili: monitor, display di apparecchiature diagnostiche

• Terminali di monitoraggio sanitario: interfacce per dispositivi sanitari comunitari

• Strumenti di laboratorio: schermate di visualizzazione dei dati per strumenti analitici

Casa intelligente e IoT

• Pannelli di controllo intelligenti: interfacce touch per sistemi di controllo centralizzati domestici

• Display di monitoraggio della sicurezza: schermate del sistema citofonico dell'edificio

• Interfacce per elettrodomestici intelligenti: frigorifero di fascia alta, pannelli di controllo della lavatrice

Attrezzature commerciali e di vendita al dettaglio

• Sistemi POS: espositori per terminali di vendita al dettaglio

• Schermi informativi pubblicitari: applicazioni di segnaletica digitale su piccola scala

La valutazione del nostro cliente: Pannello Termostato Industriale

Un produttore di apparecchiature industriali ha adottato questo modulo come interfaccia di visualizzazione per il proprio sistema di controllo della temperatura. Ha funzionato stabilmente per oltre 2 anni in un ambiente freddo a -10°C, senza alcun degrado della luminosità. L'angolo di visione soddisfa i requisiti per il monitoraggio multiangolo.

Q1: Quali sono i requisiti di alimentazione per questo modulo TFT da 4,3 pollici?

R: Il modulo richiede due alimentatori: 1) 3,2 V (tipico) per la sezione logica; 2) 12–16 V per la retroilluminazione a LED, con un valore tipico di 14 V. La corrente di retroilluminazione è di circa 40 mA. Si consiglia di utilizzare un convertitore DC-DC stabile per evitare fluttuazioni di tensione che influiscono sulle prestazioni del display.

Q2: Il modulo può funzionare normalmente in ambienti a bassa temperatura?

R: Sì, questo modulo è stato sottoposto a test rigorosi e può funzionare normalmente in un intervallo di temperatura ambiente compreso tra -20°C e 60°C. In ambienti a bassa temperatura, il tempo di avvio iniziale potrebbe essere leggermente prolungato (circa 1–2 secondi), ma le prestazioni del display non vengono influenzate. L'intervallo di temperatura di conservazione è compreso tra -20°C e 70°C.

Q3: Quali sono le caratteristiche dell'angolo di visione del modulo? Quali posizioni di installazione sono adatte?

R: Questo modulo adotta un angolo di visione a ore 12, con un angolo di visione orizzontale tipico di 70° e un angolo di visione verticale di 45°–60°. È adatto per l’installazione in una posizione all’altezza o leggermente al di sopra degli occhi dell’osservatore. Per le applicazioni che richiedono una visione multiangolo, si consiglia di regolare l'angolo di installazione o selezionare un modello con altre specifiche di angolo di visione.

Q4: Il tempo di risposta di 20 ms supporta la riproduzione video?

R: Il tempo di risposta tipico di 20 ms (massimo 30 ms) può supportare la maggior parte degli scenari applicativi, inclusi aggiornamenti dei dati, commutazione della GUI e riproduzione video a definizione standard. Per applicazioni di gioco o video in movimento ad alta velocità, si consiglia di scegliere un modello dedicato con un tempo di risposta più breve.

Q5: Qual è la durata del modulo e il degrado della retroilluminazione?

R: Nelle condizioni operative nominali, il modulo è progettato per avere una durata di oltre 30.000 ore. Il degrado della luminosità della retroilluminazione LED è in genere inferiore al 10% entro 10.000 ore. Si consiglia di evitare il funzionamento alla massima luminosità per periodi prolungati per prolungare la durata della retroilluminazione.

Q6: Supporta la funzionalità touch?

R: Questo modello è un modulo di solo display e non integra la funzionalità touch. Tuttavia, possiamo fornire componenti touch screen resistivi o capacitivi abbinati e assistere con il processo di laminazione. Il touch screen deve essere acquistato e integrato separatamente.

Politica di fornitura del campione

Disponibilità dei campioni: sono disponibili campioni in piccoli lotti da 1 a 10 pezzi per la valutazione e i test dei clienti.

Documentazione inclusa: ogni pacchetto campione include:

• Scheda tecnica completa del prodotto

• Disegni meccanici (file CAD nei formati DXF/STEP)

• Definizioni dei pin e schema di collegamento elettrico

• Tempo di inizializzazione consigliato e codice di configurazione del registro

• Linee guida per il funzionamento sicuro e la protezione ESD

Raccomandazioni di valutazione del campione

Prima di richiedere campioni, assicurati che il tuo team tecnico abbia le seguenti capacità:

• Capacità di pilotaggio: capacità di fornire alimentazione logica da 3,2 V e alimentazione per retroilluminazione LED da 12–16 V per il modulo

• Compatibilità dell'interfaccia: la scheda madre del sistema può ospitare il connettore FH19‑40S‑0.5SH(51) a 40 pin o una soluzione adattatore equivalente

• Supporto segnale: il chip di controllo principale può emettere segnali di interfaccia parallela RGB a 24 bit o 16 bit

• Considerazioni termiche: spazio sufficiente per la dissipazione del calore riservato all'interno del dispositivo

🔧 Ambito del supporto tecnico professionale

Supporto tecnico di base (fornito gratuitamente)

Offriamo il seguente supporto tecnico professionale relativo ai moduli LCD ai clienti diretti:

1. Specifiche e consulenza sull'integrazione

• Interpretazione delle caratteristiche elettriche del modulo e raccomandazioni sulla progettazione dell'alimentatore

• Installazione meccanica e analisi di compatibilità strutturale

• Guida sui processi di saldatura dei connettori e di assemblaggio dei cavi

• Raccomandazioni per la valutazione dell'adattabilità ambientale (temperatura/umidità).

2. Documentazione tecnica del driver IC

• Scheda tecnica completa per il driver IC ILI6485

• Esempi dettagliati di configurazione e sequenza di inizializzazione dei registri

• Analisi dei parametri temporali dell'interfaccia e raccomandazioni di abbinamento

• Schema di riferimento per la correzione della gamma colore

3. Guida alla regolazione delle prestazioni ottiche

• Metodi e standard per testare l'uniformità della luminosità

• Suggerimenti per l'ottimizzazione delle caratteristiche dell'angolo di visione nelle installazioni reali

• Direzioni di regolazione per il contrasto e le prestazioni del colore

• Test sui tempi di risposta e schemi di valutazione

4. Supporto per la verifica dell'affidabilità

• Condizioni e cicli di test di burn-in consigliati

• Progettazione e raccomandazioni sulla protezione ESD

• Metodi di prova del ciclo termico

• Punti chiave per la valutazione dell'affidabilità operativa a lungo termine

Risposta del supporto tecnico

• Tempo di risposta: alle domande tecniche viene data risposta entro 24 ore nei giorni lavorativi

• Metodi di comunicazione: supporto tramite e-mail, telefono e riunioni online per uno scambio tecnico approfondito

• Documentazione: tutti i documenti tecnici forniti sia in cinese che in inglese

• Libreria FAQ: viene creata una libreria di soluzioni per problemi di integrazione comuni come riferimento per i clienti
