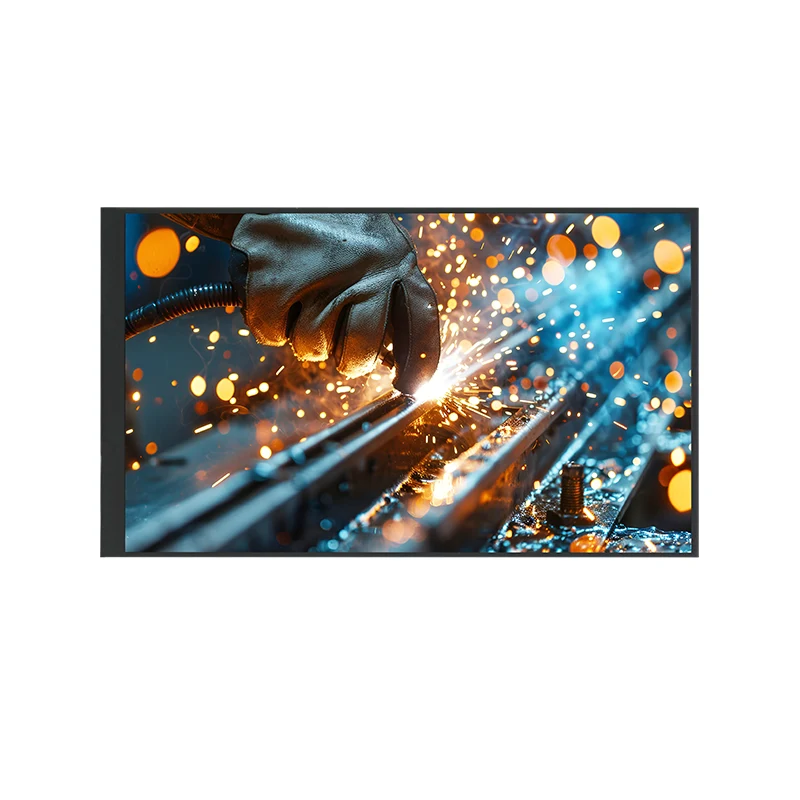

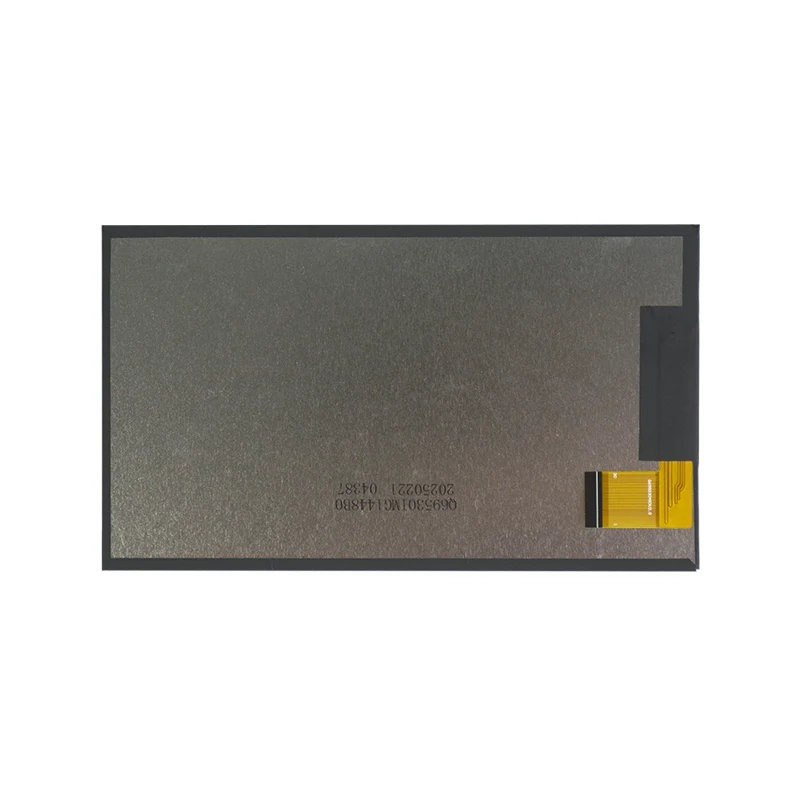

Modulo display LCD TFT a colori ad ampia temperatura da 6,95'

Funzionalità principali e scenari applicativi

• Immagini ad alta definizione: la risoluzione WVGA (600 × RGB × 1024) offre immagini nitide e dettagliate.

• Ampi angoli di visione e display stabile: la tecnologia IPS offre un angolo di visione omnidirezionale di 85°, mantenendo colori e contrasto costanti.

• Forte adattabilità alla luce ambientale: una luminosità tipica di 350 cd/m² combinata con un rapporto di contrasto di 700:1 garantisce un'eccellente visibilità in ambienti interni e semi-esterni.

• Ampi campi di applicazione: interfacce uomo-macchina (HMI) industriali, display di apparecchiature mediche, strumenti di test portatili, pannelli di controllo per la casa intelligente, terminali commerciali e moduli di visualizzazione IoT.

Valore fondamentale del prodotto

Forniamo ai produttori di dispositivi un modulo display plug-and-play, stabile e affidabile. Ciò aiuta ad abbreviare i cicli di sviluppo del prodotto, a ridurre la complessità della gestione della catena di fornitura e a garantire un'esperienza di interazione visiva chiara e duratura anche in condizioni ambientali difficili.

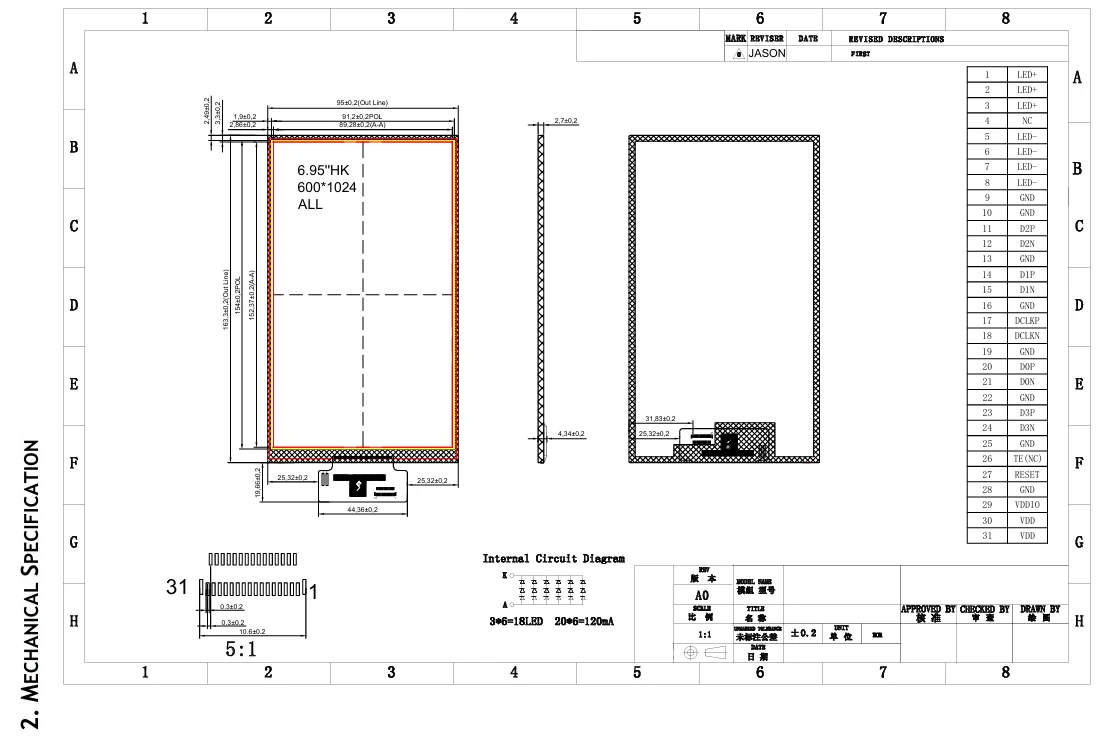

Tianfu ha personalizzato le specifiche del modulo display LCD TFT a colori da 6,95' a temperatura ampia

Dettagli del modulo display LCD TFT a colori Wide Temp da 6,95' Tianfu

Comprendiamo la natura difficile delle applicazioni industriali e il modulo display LCD TFT a colori Wide Temp da 6,95' aderisce a standard di alta qualità durante l'intero processo di progettazione, selezione dei materiali e produzione.

• Severi test di produzione: ogni modulo viene sottoposto a test di accensione, test del segnale, controlli dell'uniformità del colore e ispezione dei difetti dei pixel (in conformità con gli standard di settore) prima di lasciare la fabbrica.

• Certificazione dei componenti chiave: i circuiti integrati dei driver principali, i LED di retroilluminazione e altri componenti critici provengono da marchi noti per garantire una fornitura stabile a lungo termine e prestazioni costanti.

• Convalida dell'adattabilità ambientale: è stato verificato che il modulo funziona stabilmente entro l'ampio intervallo di temperature specificato, soddisfacendo i requisiti della maggior parte degli ambienti industriali e commerciali.

• Protezione ESD: la progettazione del circuito include misure di protezione ESD di base. Consigliamo ai clienti di aggiungere una protezione corrispondente nelle progettazioni dei prodotti a livello di sistema.

Dichiarazione di conformità

Questo prodotto è conforme alle restrizioni della direttiva RoHS sulle sostanze pericolose. La produzione è rigorosamente effettuata in conformità con il sistema certificato ISO9001. Possiamo fornire assistenza nel fornire dichiarazioni di conformità pertinenti e documenti di supporto tecnico in base ai requisiti di progetto specifici dei clienti.

Servizi di personalizzazione e flusso dei processi

Prodotti standard e personalizzazione

Offriamo questo modulo display LCD TFT a colori ad ampia temperatura da 6,95' come prodotto standard per garantire un supporto rapido dei campioni e una fornitura stabile per la produzione di massa. Allo stesso tempo, comprendiamo che il tuo prodotto potrebbe richiedere un design unico, quindi forniamo servizi di personalizzazione flessibili:

Personalizzazione ottica: regola la luminosità (fino a 500 cd/m² o superiore), la temperatura del colore e il trattamento superficiale (antiriflesso, lucido, ecc.).

Adattamento dell'interfaccia e dei pin: nell'ambito della fattibilità della progettazione hardware, possiamo negoziare modifiche alla lunghezza dell'FPC, alla posizione dell'interfaccia e alle definizioni dei pin.

Personalizzazione strutturale: fornisci design del telaio in plastica o metallo adatti all'involucro del tuo dispositivo e al metodo di installazione.

Regolazione della retroilluminazione: supporta la regolazione PWM, con intervalli di frequenza di regolazione regolabili disponibili su richiesta.

Processo di cooperazione

Analisi delle esigenze → Valutazione e preventivo della soluzione → Test di campioni → Conferma del progetto → Produzione di prova in piccoli lotti → Consegna di massa e monitoraggio della qualità

Disponiamo di un team professionale FAE (Field Application Engineer) per fornirti supporto tecnico durante l'intero processo, dalla selezione iniziale all'implementazione della produzione di massa.

Q1: Per quali prodotti è principalmente adatto questo display?

R: Questo display WVGA IPS da 6,95 pollici è ideale per apparecchiature di controllo industriale (HMI), strumenti di monitoraggio medico, terminali intelligenti portatili, lettori di codici a barre portatili, armadietti intelligenti e chioschi self-service. È progettato specificatamente per applicazioni che richiedono un equilibrio tra affidabilità del display, ampi angoli di visione ed efficienza dei costi.

D2: L'interfaccia è MIPI DSI, ma il mio chip di controllo principale utilizza RGB o LVDS. Può ancora essere utilizzato?

R: Sì, avrai bisogno di un chip bridge (come le soluzioni di DragonTrail o Realtek) per convertire MIPI DSI in RGB o LVDS. Siamo in grado di fornire consigli su chip bridge adatti o progetti di riferimento per schede adattatrici mature per aiutarti a completare rapidamente l'integrazione del sistema.

Q3: Posso richiedere campioni per i test?

R: Sì. Offriamo acquisti di campioni per potenziali clienti con requisiti di progetto chiari. Vi preghiamo di contattarci attraverso i nostri canali aziendali, fornendo informazioni sulla vostra azienda, panoramica del progetto ed esigenze di test, e provvederemo a organizzare tutto il prima possibile.

D4: La temperatura operativa è compresa tra -10°C e 60°C. Può essere utilizzato in ambienti più freddi o più caldi?

R: Questo intervallo è la temperatura operativa garantita per prestazioni normali. Se l'ambiente applicativo supera questo intervallo (ad esempio, apparecchiature esterne in regioni fredde), possiamo valutare una versione personalizzata per un'ampia temperatura (ad esempio, estesa a -30°C~80°C), sebbene ciò possa comportare adeguamenti a materiali e costi.

D5: Con una luminosità di 350 nit, è visibile all'aperto alla luce del sole?

R: 350 cd/m² è tipico per applicazioni interne. Per la leggibilità alla luce del sole all'aperto, consigliamo uno schermo ad alta luminosità di 800 cd/m² o più, abbinato alla tecnologia di incollaggio ottico per ridurre i riflessi. Possiamo fornire opzioni di personalizzazione ad alta luminosità.

Q6: Qual è la durata approssimativa del pannello?

R: In condizioni elettriche e di temperatura specificate, la durata della retroilluminazione (il tempo necessario affinché la luminosità scenda al 50% del valore iniziale) è generalmente superiore a 30.000 ore. La durata effettiva è strettamente correlata all'ambiente operativo, al design della dissipazione del calore e alla corrente di guida.

Q7: Fornite supporto tecnico, come driver o codice di inizializzazione?

R: Sì. Forniamo ai clienti acquirenti specifiche di base, diagrammi di temporizzazione dell'interfaccia, schemi di circuito consigliati ed esempi di codici di inizializzazione per l'IC del driver. Per problemi tecnici complessi, il nostro team FAE fornirà supporto professionale.

Q8: Qual è la quantità minima di ordine (MOQ) e qual è il tempo di consegna?

R: La quantità minima richiesta per i modelli standard è generalmente di 500-1000 unità, a seconda della struttura dell'ordine. Il tempo di consegna standard per la produzione di massa è di circa 4-6 settimane. Per campioni urgenti o piccoli lotti, disponiamo di un processo accelerato disponibile per la negoziazione. MOQ e tempi di consegna per i prodotti personalizzati devono essere valutati in base a requisiti specifici.
