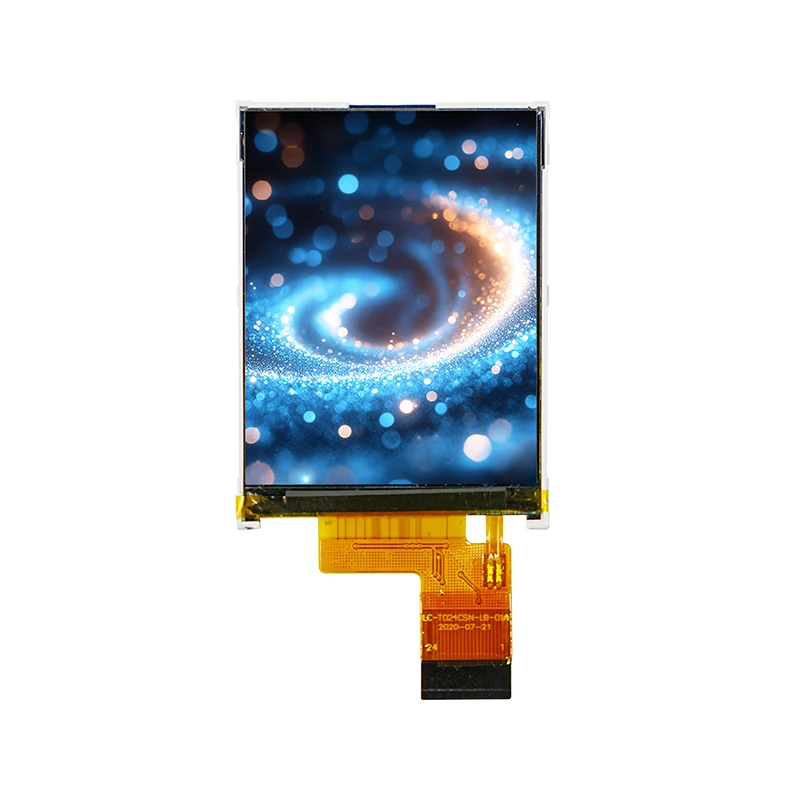

2,4 '' Matrice attiva Small TFT LCD Display Modulo

Tianfu 2.4 '' Matrix attivo piccolo modulo di visualizzazione LCD TFT con interfaccia SPI 4W (risoluzione 240RGB × 320, visualizzazione 12 O'Clock), funziona a -30 ° C ~+85 ° C per ambienti difficili. CE/ROH certificato con telaio in alluminio e retroilluminazione a LED a bassa potenza, questo modulo di visualizzazione LCD a matrice attiva da 2,4 "trasmissivi serve dashboard automobilistici, sistemi industriali, IoT esterna ed elettrodomestici (lavatrici/aspirapolvere).

Invia richiesta

Descrizione del prodotto

Supportare gli ordini di prova a piccoli batch e i progetti di firmware/interfaccia personalizzati, Tianfu, come produzione di moduli LCD, garantisce un'integrazione senza soluzione di continuità in controlli intelligenti/strumenti portatili, supportate da una garanzia di 12 mesi.

Tianfu 2.4 '' Matrix attivo piccolo modulo di visualizzazione LCD TFT nelle funzioni di serie

1. Visualizza QVGA ad alta risoluzione

240 (RGB) × 320 pixel con tecnologia TFT-LCD, offrendo visioni acute e vibranti per grafica e testo dettagliati.

2.Perca visualizzata ottimizzata

Angolo di visualizzazione delle 12 in punto con 300 CD/M² Luminosità tipica (punto centrale) e rapporto di contrasto 200: 1, garantendo un'eccellente visibilità in diverse condizioni di illuminazione.

3. Risposta veloce per il contenuto dinamico

Transizioni rapide dei pixel: tempo di salita di 15 ms (TR) e 20 ms Time di caduta (TF), ideale per la riproduzione di video fluidi e applicazioni interattive.

4. Funzionamento efficiente in termini di energia

Basso consumo di energia: opera a tensione logica da 2,8 V/3,3 V con un sorteggio di corrente tipico 5MA, migliorato dalla tecnologia di convertitore DC/DC integrato.

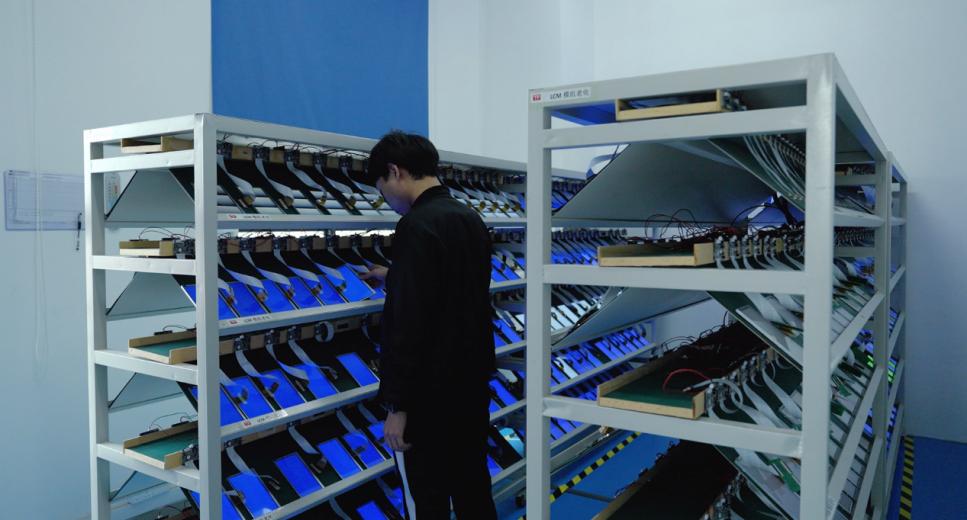

La durata della durata della retroilluminazione a LED di 30.000 ore (tipica), validata attraverso rigorosi test di affidabilità tra cui ciclo termico, vibrazione e resistenza all'umidità.

Tianfu personalizzato da 2,4 '' matrice attiva piccola specifica del modulo di visualizzazione TFT LCD

Parametro	Q27 (TFT-LCD con Driver IC IL18961)
Tipo di modulo	2,7 "TFT/16M di colore
Risoluzione	960 × 240 pixel (matrice grafica)
Interfaccia	Spi & RGB
Modalità di visualizzazione	TFT trasmissivo
Retroilluminazione	LED bianco (parallelo)
Dimensioni meccaniche	39,1 (w) × 67,5 (h) × 2,4 (t) mm (FPC escluso)
Area attiva	33,06 (w) × 58,80 (h) mm
Pixel pitch	0,18375 (W) × 0,13775 (H) mm
Specifiche elettriche	· Tensione logica (VDD): 3.0–3.6V (tip. 3.3V) · Tensione di ingresso (VIH): 0,8 × IOVCC a IOVCC · Tensione di ingresso (VIL): da -0,3v a 0,2 × IOVCC · Consumo attuale: 8Ma (tip.)
Specifiche di retroilluminazione	· Tensione: 8.7–10.2V · Currente: 15–25Ma · TEMP operativa: da -20 ° C a +70 ° C · Temp di stoccaggio: da -30 ° C a +80 ° C
Caratteristiche di temporizzazione	· Frequenza Clkin: 13,5–30 MHz (tip. 27MHz) · Periodo HSD: 1024–1907 cicli Clkin · Sincronizzazione verticale: 242.5–450.5H (NTSC/PAL)

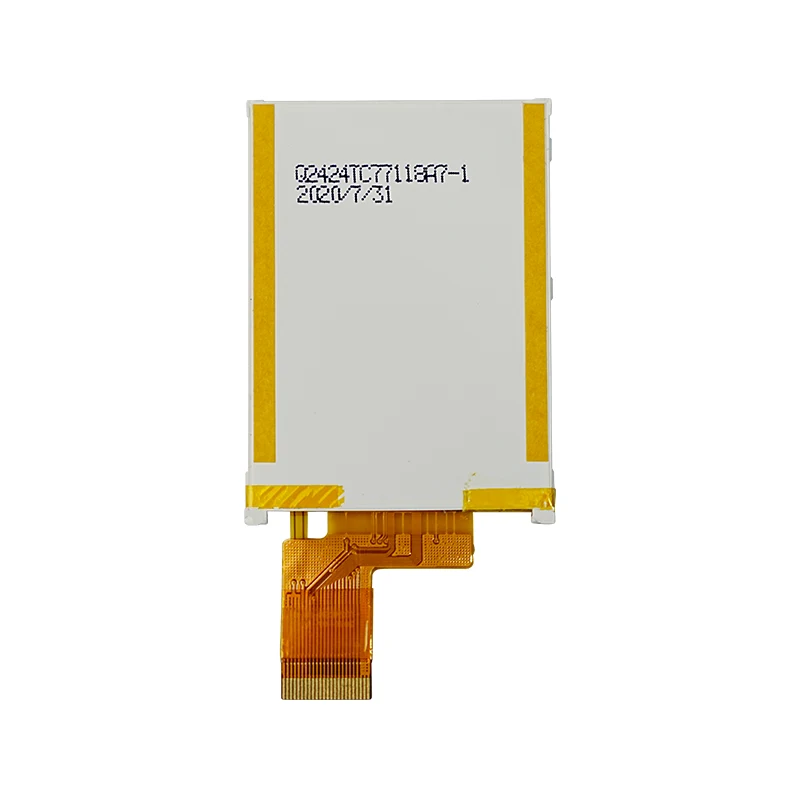

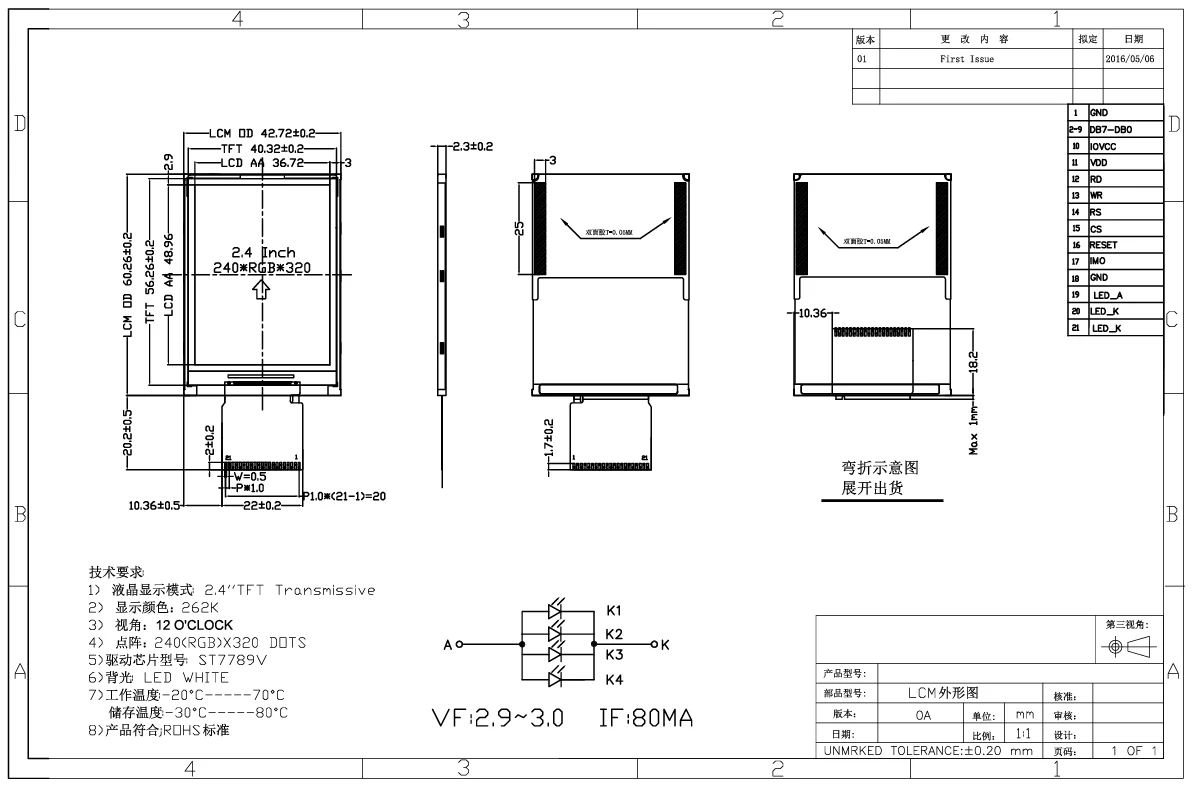

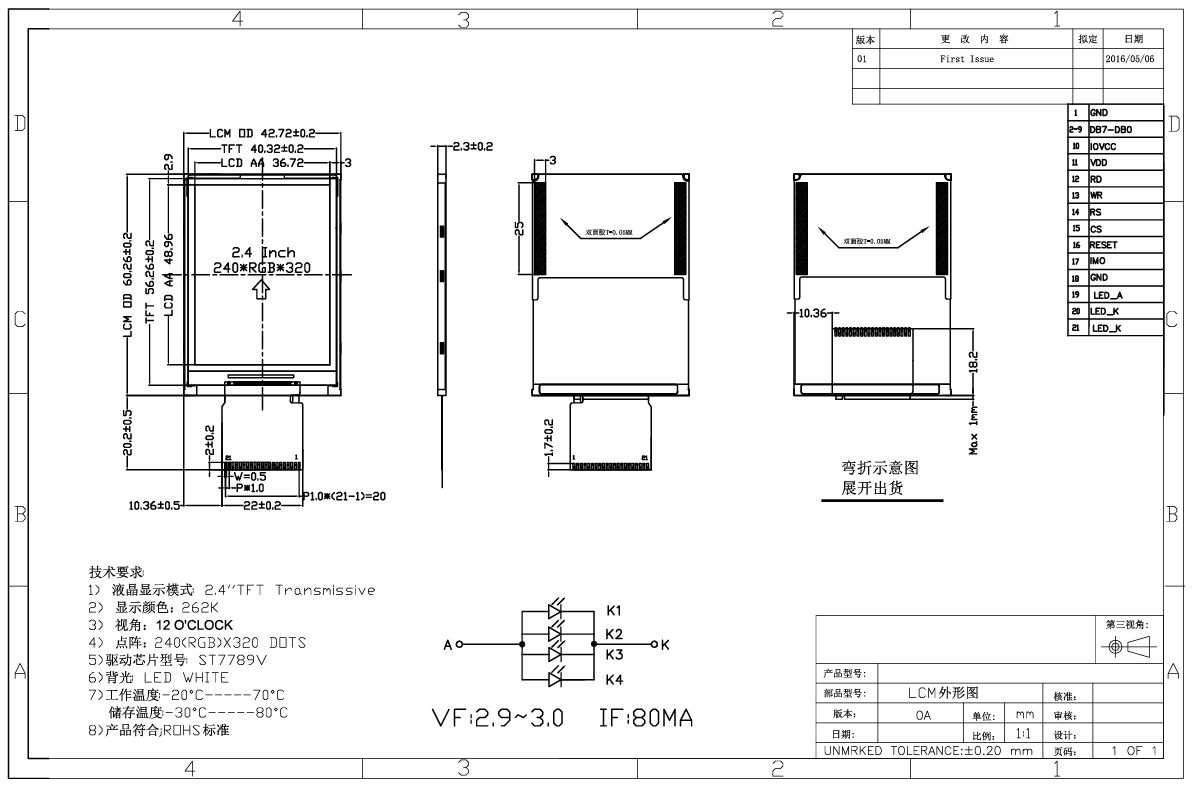

Tianfu 2.4 '' Matrix attivo Small TFT LCD Display Dettagli

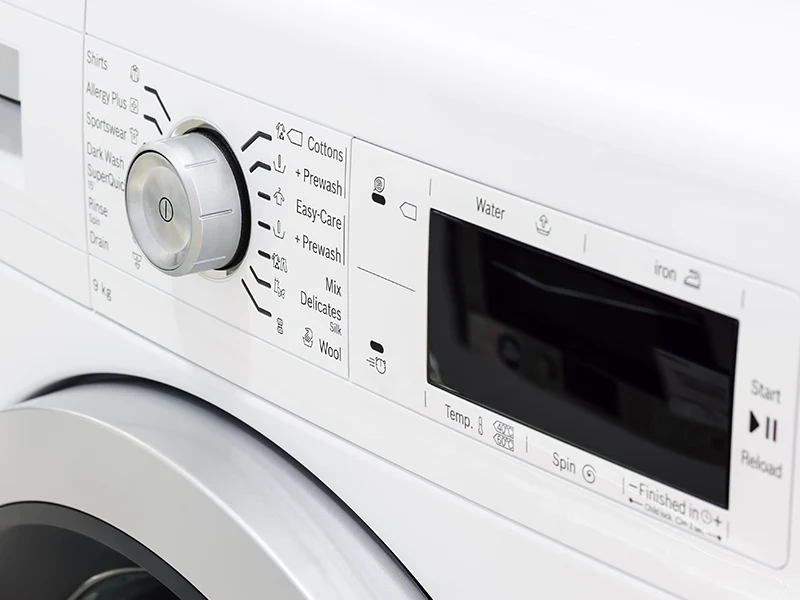

Tianfu Small TFT LCD Applicazione

Tianfu Time

Prodotti standard		Prodotti personalizzati
Quantità di ordine	Tempi di consegna	Tipo di personalizzazione	Tempi di consegna
1-30 pezzi	Immediatamente	Generale	5-8 settimane
31-100 PCS	1 settimana	Fpc	4 settimane
101-500 pezzi	1-2 settimane	CTP	6 settimane
501-1000 pezzi	2-5 settimane	B/l	6 settimane
1001-5000 pezzi	4-5 settimane	Driver Board	8 settimane
Oltre 5000 pezzi	5-7 settimane	Pannello LCD	16 settimane
