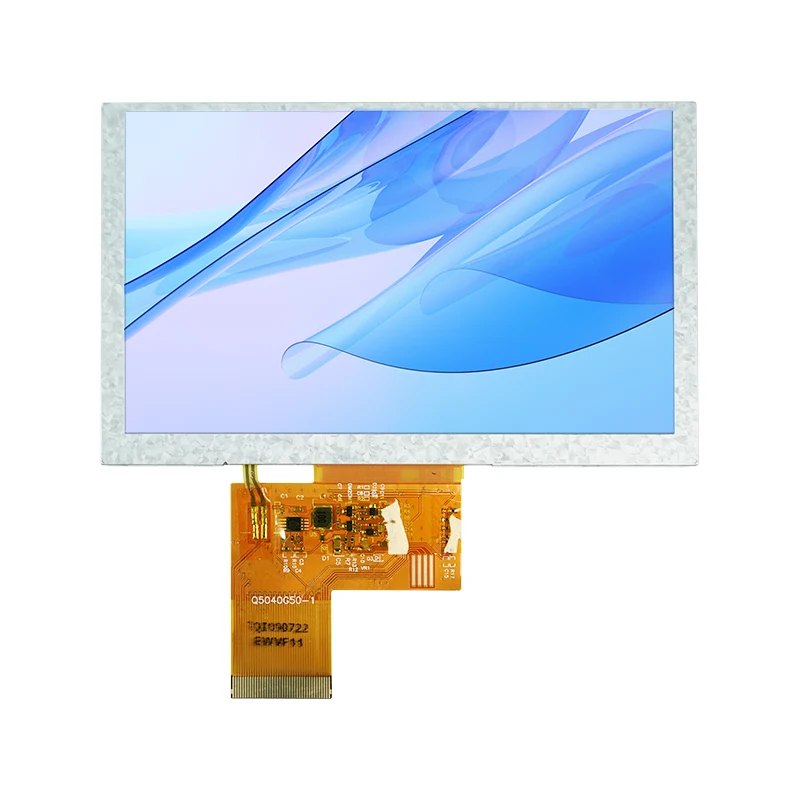

Display LCD TFT intelligente: una guida pratica dalla selezione all'implementazione dello sviluppo

Nella progettazione di sistemi embedded e di interazione uomo-macchina, ilDisplay LCD TFT intelligentenon è più semplicemente un "componente di visualizzazione": è un fattore critico che determina l'esperienza dell'utente e il successo del prodotto. Che tu stia sviluppando un'HMI industriale, un pannello di controllo per la casa intelligente o un dispositivo medico portatile, esplorare la vasta gamma di LCD TFT intelligenti sul mercato e fare la scelta giusta garantendo al contempo una rapida implementazione è spesso più complesso di quanto sembri.

1. Selezione: non guardare solo dimensioni e risoluzione

L'errore più comune durante la fase di selezione è fermarsi su uno schermo con la mentalità che "sembra più o meno giusto". In realtà, le differenze principali tra gli LCD Smart TFT spesso vanno oltre la scheda tecnica.

1.1 Tipo di interfaccia: il primo divario critico

Il tipo di interfaccia determina direttamente se il controller principale può gestire lo schermo e quanto sarà complesso il processo di sviluppo. I tipi di interfaccia comuni hanno ciascuno le proprie applicazioni adatte:

Una nota speciale: se il tuo controller principale è un MCU come STM32F103 che non dispone di un controller RGB integrato, selezionare direttamente uno schermo con interfaccia RGB sarà estremamente difficile. Avrai bisogno di un chip bridge aggiuntivo (come SSD1963) o, in alternativa, passa a uno schermo SPI o con interfaccia parallela.

1.2 Risoluzione e corrispondenza delle dimensioni

Una risoluzione più alta non è sempre migliore. Nel mondo con vincoli di spazio dei sistemi embedded, una risoluzione più elevata significa un maggiore utilizzo della memoria framebuffer, un consumo energetico più elevato e costi più elevati. Una regola pratica è:

Per la visualizzazione di semplici icone o testi (es. pannelli elettrodomestici): è sufficiente 240x240 o 320x320
Per interfacce uomo-macchina standard (ad esempio terminali portatili): 480x480 o 800x480
Per applicazioni che richiedono grafici o immagini chiare: 720x720 o superiore

I TFT quadrati stanno diventando sempre più comuni nei dispositivi indossabili intelligenti e negli strumenti industriali. Le specifiche comuni includono 1,3 pollici (240x240), 3,4 pollici (480x480) e 4,0 pollici (720x720).

1.3 Adattabilità ambientale: condizioni interne, esterne o estreme?

Molti progetti funzionano bene con schermi standard durante la fase di prototipazione, ma riscontrano problemi una volta implementati sul campo. Tre parametri chiave meritano particolare attenzione:

• Luminosità: 300–400 nit sono sufficienti per uso interno; le applicazioni semi-esterne richiedono 500–800 nit; l'uso completo all'aperto sotto la luce solare diretta richiede 1000 nit o più per la leggibilità

• Temperatura operativa: Grado commerciale: da 0°C a 50°C; grado industriale: da -20°C a 70°C; gli ambienti automobilistici o estremi richiedono da -30°C a 85°C o più

• Angolo di visualizzazione: per scenari in cui più persone visualizzano lo schermo o in cui il dispositivo è installato ad angolo, sono preferibili gli schermi IPS con angolo di visualizzazione completo; Gli schermi TN sono più economici ma mostrano un significativo cambiamento di colore ad ampi angoli

1.4 Pannello touch e trattamento superficiale

Se il tuo prodotto richiede funzionalità touch, oltre alla scelta tra tipi resistivi e capacitivi, ci sono diversi dettagli facilmente trascurati:

Metodo di laminazione: il bonding ottico offre una migliore chiarezza e una riflessione ridotta rispetto alla laminazione con traferro, ma ha un costo maggiore
Rivestimento superficiale: rivestimenti antiriflesso (AG), antiriflesso (AR) e anti-impronte (AF): per dispositivi esterni o ad alta luminosità, si consiglia una combinazione AG+AR

Personalizzazione del vetro di copertura: se sono necessari angoli arrotondati, loghi serigrafati, fori o altre modifiche estetiche

2. Hardware e driver: evitare le trappole

Una volta selezionata la schermata, la progettazione dell'hardware e lo sviluppo dei driver introducono un'altra serie di potenziali insidie.

2.1 Cavo e connessione FPC

Il cavo FPC è la causa dell'80% dei difetti dello schermo. Sblocca sempre il fermo del connettore prima di inserire o rimuovere il cavo: tirarlo con forza può danneggiare i contatti dorati. Non collegare o scollegare mai l'FPC mentre il sistema è acceso, poiché la corrente residua potrebbe bruciare l'interfaccia.

Quando si personalizza l'FPC, prestare attenzione a:

Se la sequenza dei pin e i livelli di tensione sono compatibili con la scheda madre
Se è necessario piegare, allargare o instradare altri componenti
Se la lunghezza dell'FPC corrisponde al design dell'involucro meccanico

2.2 Alimentazione e retroilluminazione

Gli LCD TFT richiedono in genere più binari di tensione: VDD (logica da 3,3 V), VGH (bias positivo), VGL (bias negativo) e altri. L'erogazione di energia anomala è la causa principale della distorsione dei colori e dello sfarfallio dello schermo. Un tipico approccio diagnostico consiste nel verificare se la tensione VCOM si discosta dalle specifiche della scheda tecnica (ad esempio, il superamento di 3,8 V spesso porta a uno sfarfallio percettibile).

Per il pilotaggio della retroilluminazione si consiglia una soluzione a corrente costante con dimmerazione PWM. Se la frequenza PWM scende sotto i 150Hz, l'occhio umano potrebbe percepire uno sfarfallio; è consigliabile alzare la frequenza sopra i 200Hz.

2.3 IC driver e libreria grafica

I comuni circuiti integrati per driver TFT includono ILI9341, ST7789 e ST7735. Tra questi, ILI9341 offre la documentazione più abbondante e l'implementazione dei driver più semplice, rendendolo adatto per applicazioni con risoluzione 240x320.

Per le librerie grafiche, LVGL e TouchGFX sono le scelte principali nello spazio embedded. LVGL è open source e supporta più piattaforme, mentre TouchGFX è profondamente ottimizzato per i microcontrollori STM32.

3. Un'opzione speciale: schermi seriali intelligenti UART

Se il tuo team non vuole investire molto tempo nello sviluppo di driver grafici o se il tuo controller principale dispone di risorse limitate, lo schermo seriale UART è un'opzione che vale la pena considerare.

Tali schermi incorporano un MCU integrato (ad esempio ATmega328PB) e possono essere controllati semplicemente inviando comandi sulla porta seriale, occupando solo i pin TX e RX.

Gli schermi UART sul mercato rientrano generalmente in due categorie:

Il primo offre un'efficienza di sviluppo estremamente elevata: puoi persino simulare l'interfaccia utente su un PC prima di visualizzarla sullo schermo. Quest'ultimo fornisce maggiori capacità di controllo di basso livello.

4. Riferimento rapido per la diagnosi dei guasti comuni

Infine, ecco una lista di controllo di riferimento rapido per la risoluzione dei problemi relativi ai campi ad alta frequenza: potrebbe semplicemente salvare la situazione:

Sintomo	Direzione investigativa prioritaria
Schermo difettoso, nessun display	Controllare se il cavo FPC è allentato o ossidato (80% dei casi); verificare le impostazioni di risoluzione/frequenza di aggiornamento
Distorsione del colore, strisce verticali, jitter	Verificare la presenza di tensioni di alimentazione anomale (VGL/VGH/VCOM); controllare se la frequenza di regolazione PWM è troppo bassa
Immagine fioca o retroilluminazione non funzionante	Verificare l'invecchiamento dei LED di retroilluminazione; verificare la tensione di uscita effettiva dell'adattatore di alimentazione
Risolti i punti scuri/bianchi sullo schermo	Danno fisico o compressione dalla parte posteriore (irreversibile – richiede la sostituzione)

La selezione e lo sviluppo di LCD TFT sono, fondamentalmente, un compromesso tra costi, prestazioni, ciclo di sviluppo e affidabilità. Non esiste uno schermo "migliore", esiste solo la soluzione "più adatta". Spero che questa guida ti aiuti a evitare deviazioni inutili all'inizio del tuo progetto, permettendoti di concentrare maggiori sforzi sulla creazione di un'esperienza di prodotto veramente differenziata.
