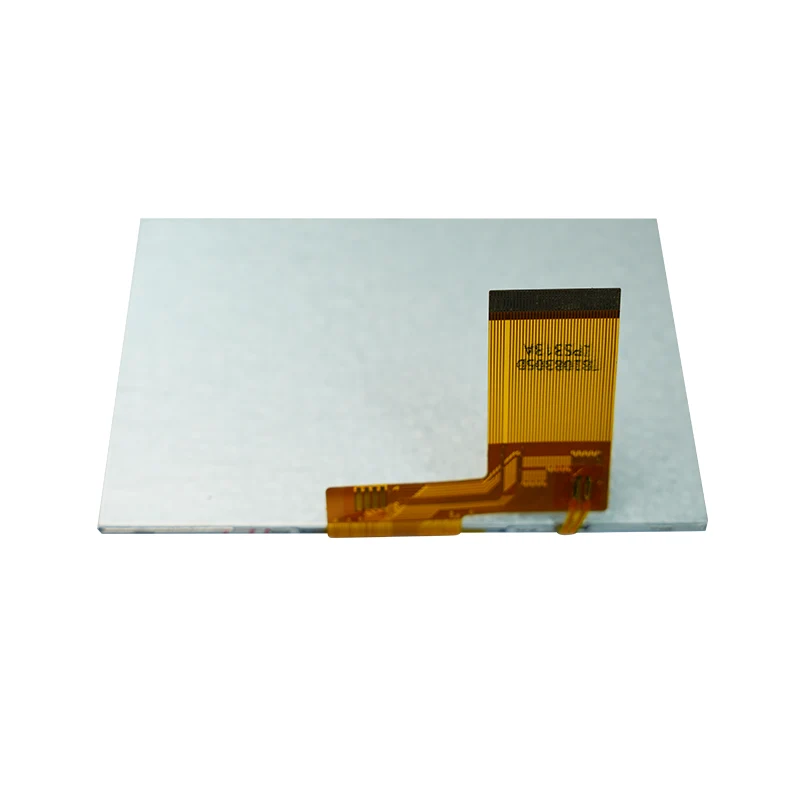

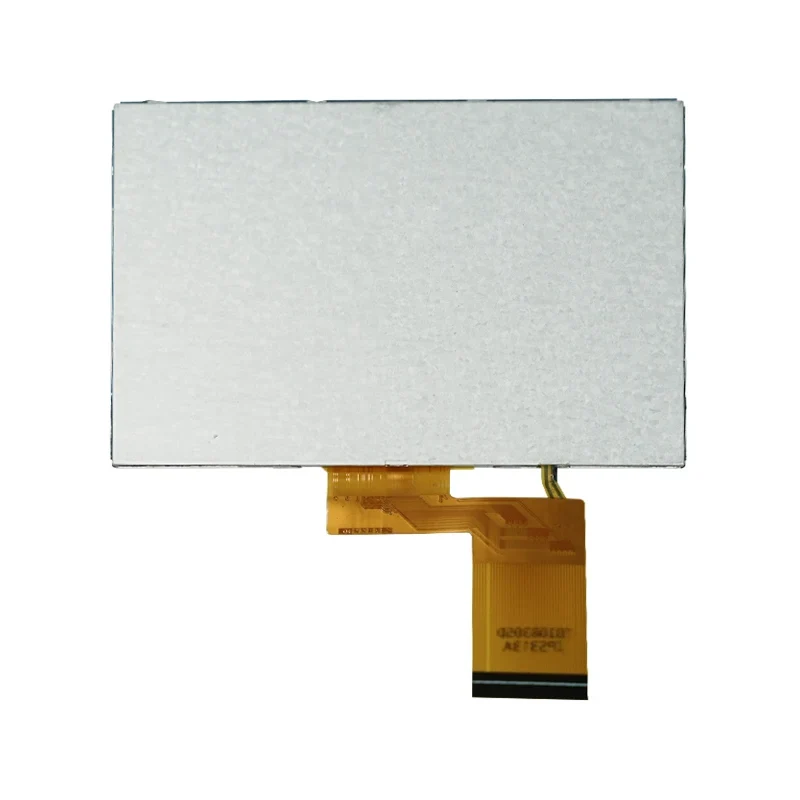

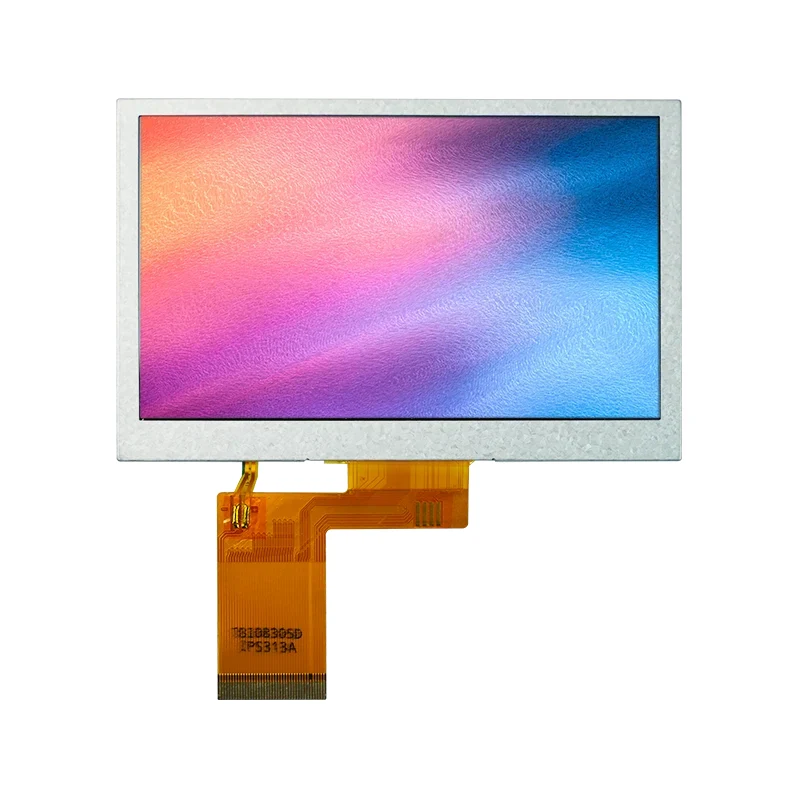

Modulo schermo LCD TFT IPS con interfaccia RGB da 4,3'

Capacità principali:

• Visualizzare immagini dinamiche, testo e interfacce utente grafiche (GUI)

• Supporta la risoluzione 480×272, garantendo contenuti chiari e leggibili

• Connessione diretta al chip di controllo principale tramite interfaccia RGB, semplificando l'integrazione del sistema

• La retroilluminazione ad alta luminosità (valore tipico 620 cd/m²) garantisce la visibilità in ambienti con luce intensa

• Il design a basso consumo prolunga la durata della batteria del dispositivo

Tianfu ha personalizzato le specifiche del modulo schermo LCD TFT IPS con interfaccia RGB da 4,3'

Dettagli del modulo schermo LCD TFT IPS con interfaccia RGB personalizzata Tianfu da 4,3'

Questo modulo schermo LCD TFT IPS con interfaccia RGB da 4,3' è ampiamente utilizzato in diversi settori grazie alle sue dimensioni compatte, all'elevata luminosità e alla robustezza.

Ecco alcuni scenari applicativi tipici ed esempi di casi:

Sistemi di automazione e controllo industriale

• Custodia: utilizzata nei terminali di monitoraggio della linea di produzione in fabbrica per visualizzare i dati di produzione e lo stato delle apparecchiature in tempo reale. In condizioni di forte luce ambientale, la retroilluminazione ad alta luminosità garantisce che gli operatori possano leggere chiaramente le informazioni.

• Vantaggi: il funzionamento ad ampie temperature (-10°C~60°C) è adatto agli ambienti di officina; il tempo di risposta rapido (40 ms) supporta gli aggiornamenti dinamici.

Attrezzature mediche

• Custodia: integrata in strumenti diagnostici medici portatili come misuratori di glicemia o elettrocardiografi (ECG) per visualizzare i dati del paziente e i risultati grafici.

• Vantaggi: l'elevato rapporto di contrasto (1.000:1) migliora la chiarezza dell'immagine per aiutare il personale medico a formulare giudizi accurati; il basso consumo energetico prolunga l'autonomia del dispositivo.

Elettronica di consumo

• Custodia: applicata nei pannelli di controllo della casa intelligente per visualizzare la temperatura, l'umidità e le interfacce di controllo del dispositivo.

• Vantaggi: l'interfaccia RGB supporta colori intensi per migliorare l'interazione dell'utente; il passo ridotto dei pixel (0,198 mm) offre una qualità dell'immagine eccellente.

Sistemi automobilistici e di trasporto

• Custodia: utilizzata nei sistemi di infotainment di bordo o nei display dei sedili posteriori per presentare contenuti multimediali e di navigazione.

• Vantaggi: il design resistente alle vibrazioni (basato sulla robusta struttura TFT) si adatta alle vibrazioni del veicolo; normalmente la modalità nera riduce i riflessi negli ambienti bui.

Sviluppo e istruzione integrati

• Custodia: utilizzata da studenti e ingegneri per la prototipazione, come interfacce di controllo robot o display di dispositivi IoT.

• Vantaggi: interfaccia semplice (CLK, HSYNC, ecc.) per una facile connessione ai comuni microcontrollori (ad esempio STM32, Raspberry Pi).

• Applicazioni estese: terminali POS, display per il monitoraggio della sicurezza, cruscotti intelligenti, ecc.

Abbiamo raccolto feedback dagli utenti di produzione di vari settori per valutare in modo completo le prestazioni effettive di questo modulo di visualizzazione. Tieni presente che l'esperienza si basa su specifiche e applicazioni tipiche e può variare a seconda dell'ambiente di utilizzo specifico.

Prestazioni visive

• Luminosità e leggibilità: gli utenti segnalano che la retroilluminazione da 620 cd/m² è sufficientemente luminosa per ambienti esterni o interni molto illuminati, garantendo una chiara visibilità dei contenuti. Il tipico rapporto di contrasto di 1000:1 approfondisce i neri e schiarisce i bianchi, migliorando l'esperienza visiva complessiva.

• Prestazioni cromatiche: con una gamma di colori che copre il 40%~50% (CIE1931), la riproduzione dei colori è realistica, rendendola adatta per la visualizzazione di grafici e immagini. Tuttavia, la gamma di colori potrebbe essere limitata per le applicazioni di progettazione grafica professionale.

• Tempo di risposta: il tempo di risposta tipico di 40 ms è sufficiente per la maggior parte dei contenuti statici e dinamici. Sebbene durante la riproduzione video veloce possa verificarsi una leggera sfocatura del movimento, è adatto per il controllo industriale e scenari di gioco non ad alta velocità.

Integrazione e facilità d'uso

• Compatibilità dell'interfaccia: l'interfaccia RGB a 24 bit è ampiamente supportata e gli utenti segnalano una semplice integrazione con la serie ARM Cortex-M oi sistemi Linux. I segnali di controllo (come DEN, DISP) semplificano la configurazione della temporizzazione.

• Gestione energetica: l'ampio intervallo di tensione in ingresso (VCC 2,65~3,3 V) consente un'alimentazione flessibile, riducendo la necessità di regolazione esterna. Il consumo energetico misurato è relativamente basso, contribuendo all'efficienza energetica.

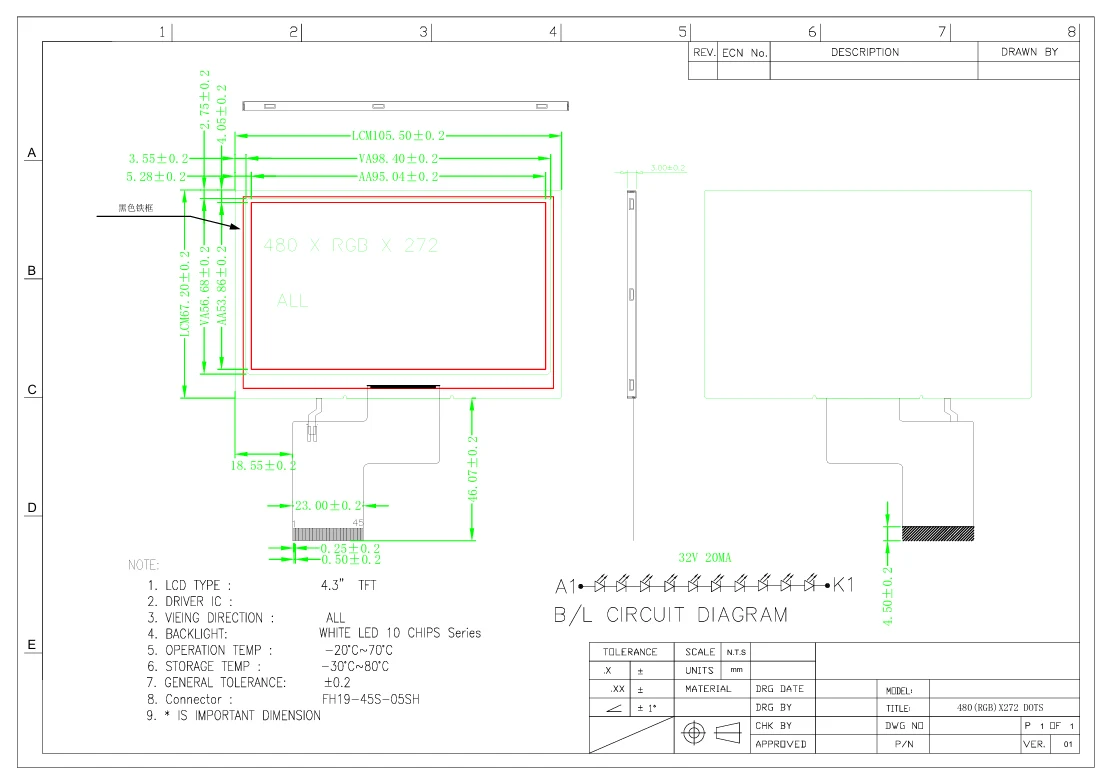

• Dimensioni e installazione: il design compatto da 4,3 pollici si adatta perfettamente ai dispositivi con vincoli di spazio. L'area di visualizzazione attiva di 95,04 mm × 53,86 mm ottimizza il rapporto schermo-corpo.

Adattabilità ambientale

• Prestazioni di temperatura: funziona stabilmente nell'intervallo compreso tra -10°C~60°C e gli utenti confermano che non vi sono anomalie di visualizzazione quando viene utilizzato in apparecchiature esterne. L'intervallo di temperatura di stoccaggio di -20°C~70°C garantisce sicurezza durante il trasporto e lo stoccaggio.

• Durata: il pannello TFT e il driver IC SC7283 garantiscono un funzionamento affidabile, senza guasti segnalati in ambienti industriali soggetti a vibrazioni.

• Riepilogo delle recensioni dei clienti: "Questo display offre un elevato rapporto qualità-prezzo, luminosità sufficiente e integrazione semplice. Soddisfa perfettamente i nostri requisiti per il nostro progetto di display a bordo del veicolo. Il tempo di risposta è accettabile e anche la risposta del servizio post-vendita è rapida."
