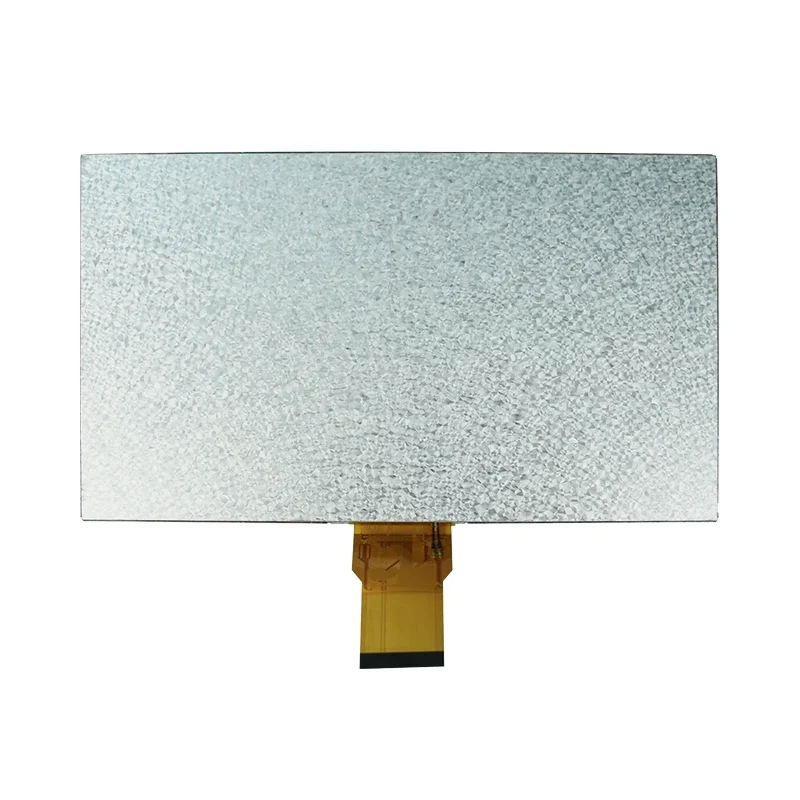

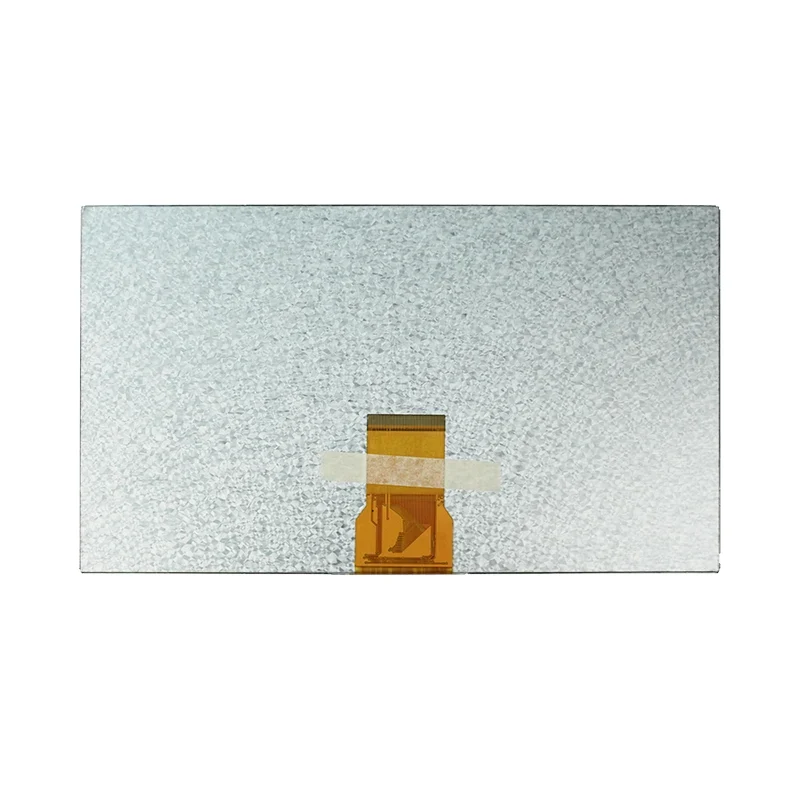

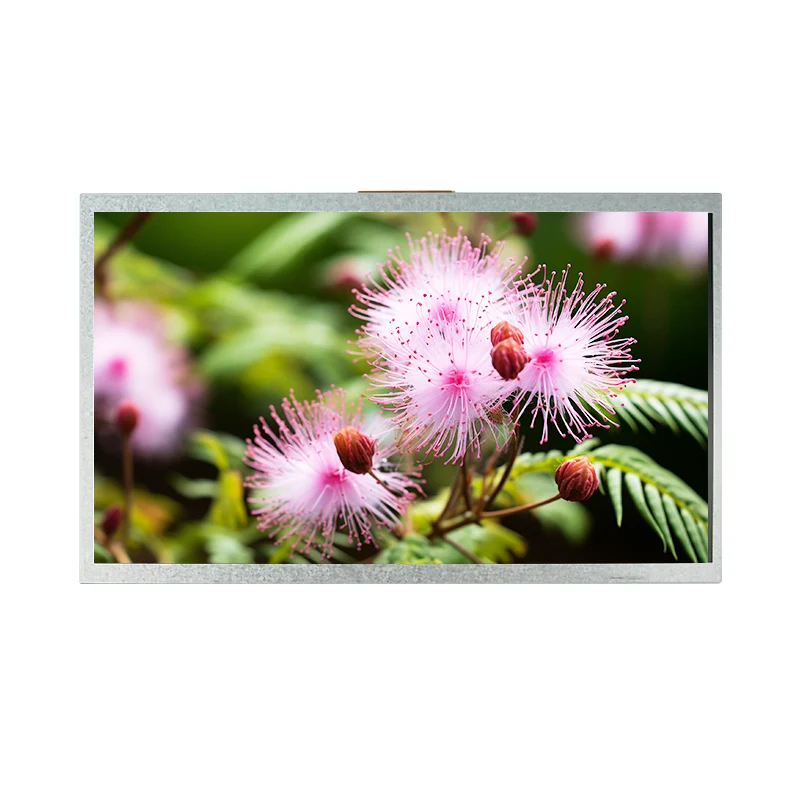

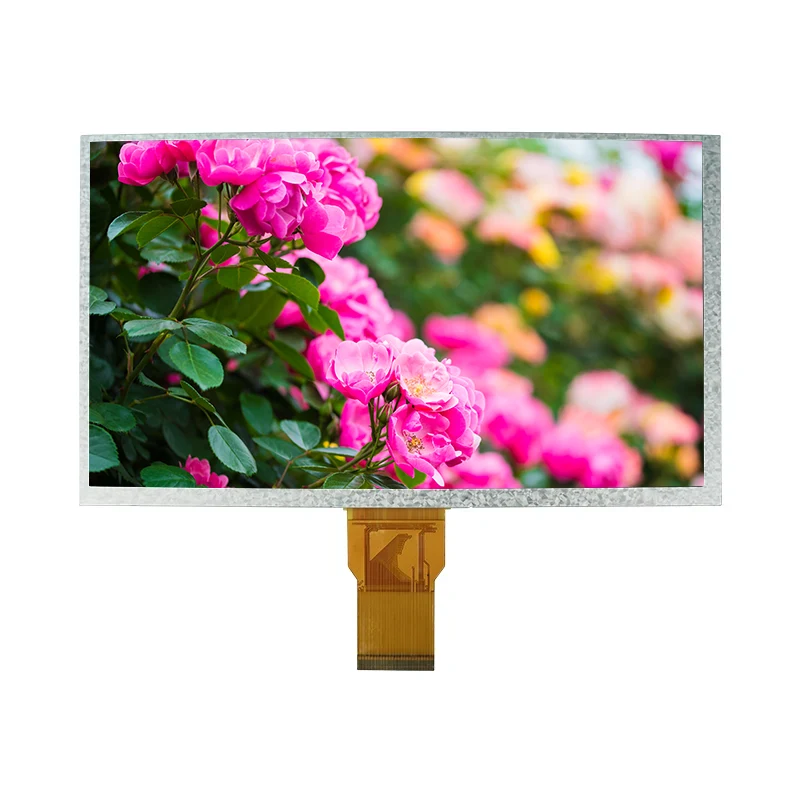

Modulo display LCD TFT HDMI industriale da 9,0'

Vantaggi principali: perché questo modulo si adatta al tuo progetto

📐Chiarezza ad alta risoluzione WVGA

I pixel Clarity 800×480 con disposizione delle strisce RGB forniscono immagini nitide e testo fine per le interfacce HMI.

🔌Compatibilità dell'interfaccia perfetta

L'RGB parallelo a 24 bit (interfaccia MPU) funziona con la maggior parte dei controller industriali e consumer, riducendo gli sforzi di sviluppo.

❄️🔥Ampio intervallo di temperature

Funziona da -10℃ a 60℃; stoccaggio fino a -20 ℃. Affidabile in stabilimenti non regolamentati o in ambienti esterni.

💡Retroilluminazione a lunga durata

La durata del LED di 20.000 ore riduce al minimo i tempi di inattività e i costi di sostituzione. La luminanza di 120 cd/m² offre un'eccellente leggibilità.

⚙️COGTecnologia e controllo dello sfarfallio

Il packaging Chip-on-Glass garantisce compattezza, mentre il VCOM regolabile (4,0–4,4 V) consente di ottimizzare lo sfarfallio minimo.

🛠️Personalizzazione pronta

Si accettano ordini di prova in piccoli lotti. FPC, B/L, pannello touch e firmware personalizzabili per soddisfare i tuoi requisiti specifici.

Specifiche tecniche

Dettagli

Applicazioni e storie di successo

Questo modulo LCD TFT quadrato HMI da 9,0" è stato implementato con successo in un'ampia gamma di settori. Di seguito sono riportati casi tipici ed esempi reali in cui Tianfu Display ha aiutato i clienti a raggiungere i loro obiettivi.

🏭Automazione industriale – Pannello di controllo per macchine CNC

Un produttore europeo di macchinari aveva bisogno di un display robusto per il proprio pannello operatore CNC. L'ampia temperatura operativa (da -10 ℃ a 60 ℃) e la compattezza del COG hanno consentito un'integrazione perfetta nell'alloggiamento esistente. Risultato: riduzione dei guasti sul campo del 30% e assemblaggio semplificato.

🏥Attrezzature mediche – Interfaccia monitor paziente

Per l'avvio di un dispositivo medico, abbiamo fornito un FPC personalizzato e un design di retroilluminazione adatto al monitor portatile. Il rapporto di contrasto 350:1 garantisce una visualizzazione chiara della forma d'onda anche in ambienti ospedalieri luminosi. La garanzia di 12 mesi ha dato loro fiducia per la presentazione normativa.

🏠Smart Home – Pannello di controllo centrale

Un integratore di casa intelligente ha scelto questo modulo per la sua interfaccia RGB a 24 bit, che ha consentito un rendering fluido delle animazioni. Il VCOM regolabile ha contribuito a eliminare lo sfarfallio a bassa luminosità, migliorando l'utente

esperienza durante l'uso notturno.

📊Chiosco commerciale – Terminale di biglietteria all'aperto

Con una temperatura di conservazione fino a -20℃, il modulo è sopravvissuto alle condizioni invernali nei chioschi all'aperto. La durata della retroilluminazione di 20.000 ore ha ridotto le chiamate di manutenzione, riducendo il costo totale di proprietà per il cliente.

Opzioni di personalizzazione

• FPC (circuito stampato flessibile):Modifica piedinatura, lunghezza o forma per adattarla al connettore.
• Retroilluminazione (B/L):Regola la luminosità, il colore o la disposizione dei LED per requisiti di illuminazione specifici.
• Pannello touch: Aggiungitocco resistivo o capacitivo con overlay personalizzato.
• Firmware e interfaccia:Precarica le sequenze di inizializzazione o adattale a tempistiche MCU non standard.
• Vetro di copertura e incollaggio ottico:Per una maggiore durata e chiarezza ottica.

La nostra produzione e il flusso di qualità

1.Revisione di progettazione e ingegneria:Il nostro team lavora con i tuoi schemi per verificare la compatibilità e suggerire ottimizzazioni.

2. Prototipazione (2–3 settimane):Campioni in piccoli lotti per la validazione; aggiustamenti iterativi secondo necessità.

3. Test di affidabilità:Ogni lotto viene sottoposto a test di ciclaggio della temperatura, vibrazione e invecchiamento della retroilluminazione per garantire il rispetto delle specifiche.

4. Produzione di massa (3-6 settimane):Collegamento COG, assemblaggio FPC, integrazione della retroilluminazione e ispezione ottica.

5.100% Ispezione in uscita:Controllo elettrico, ottico e visivo finale. Documenti di tracciabilità dei lotti conservati per 5 anni.

Forniamo inoltre la documentazione completa, tra cui schede tecniche, codice di inizializzazione e rapporti di test, consentendo ai tuoi ingegneri di integrarsi in tutta sicurezza.
