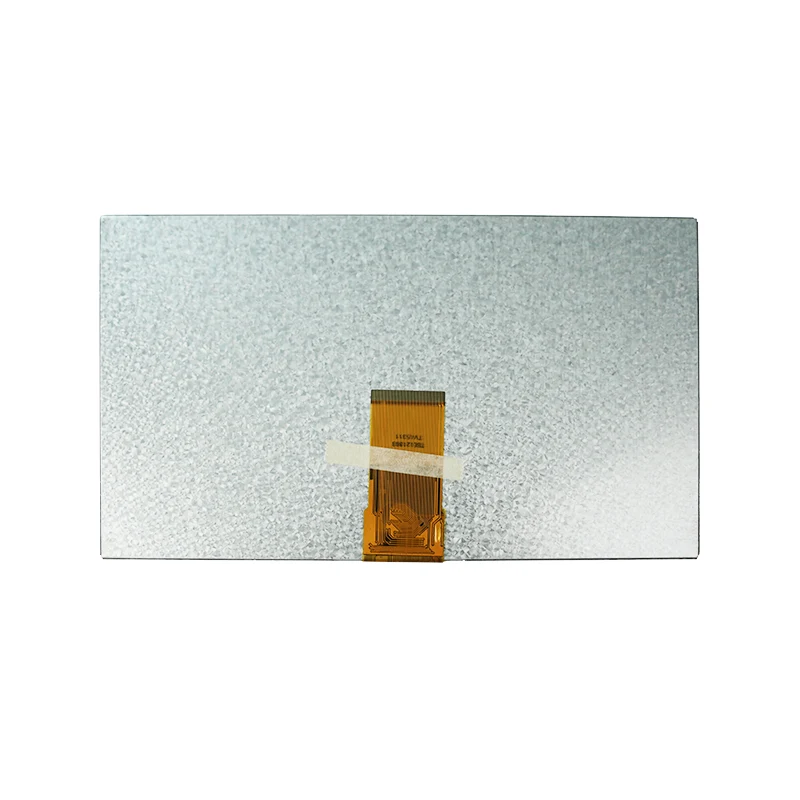

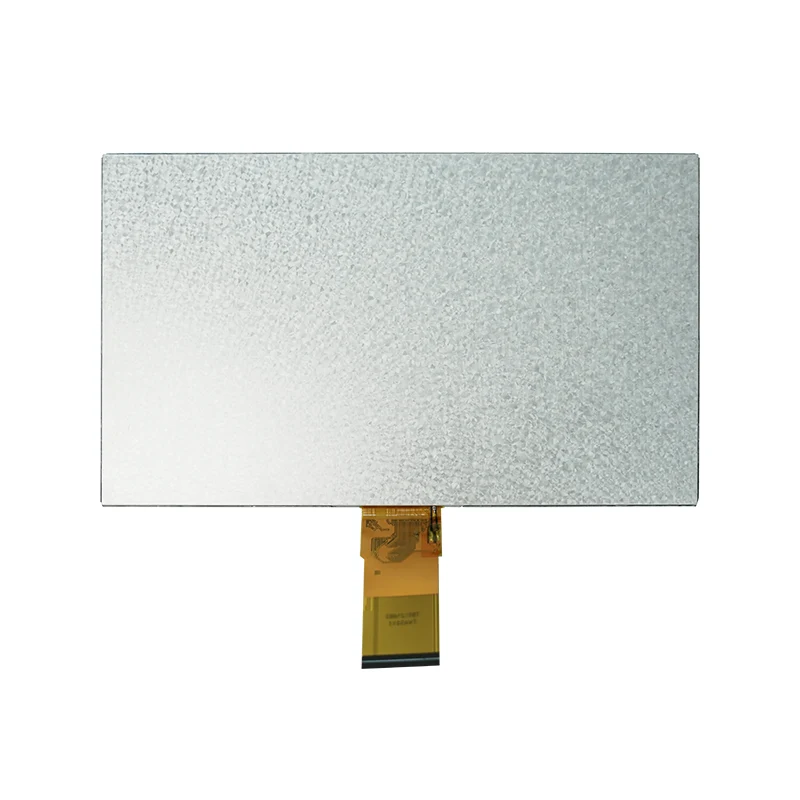

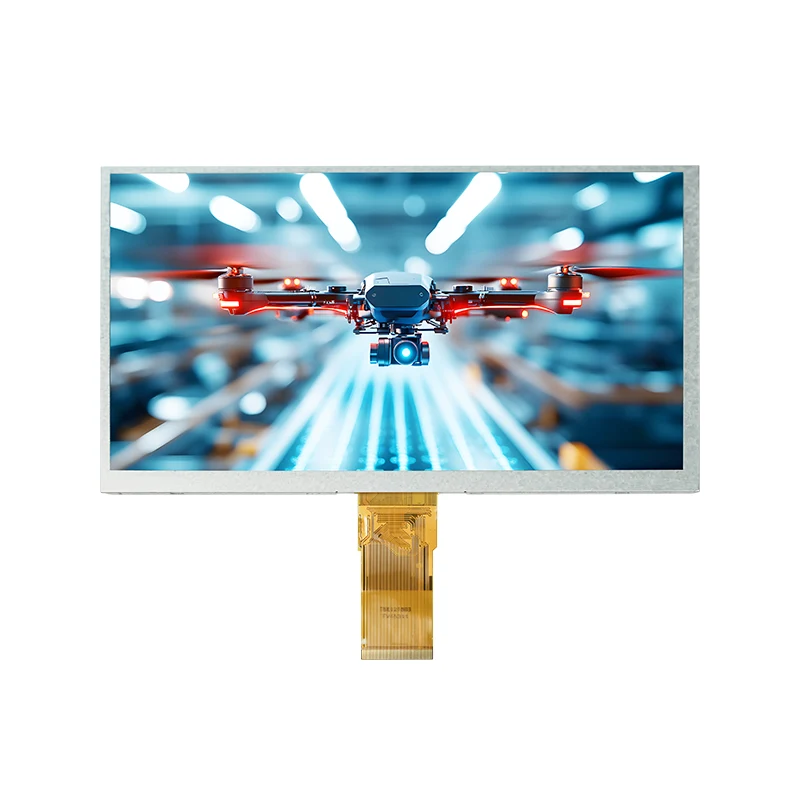

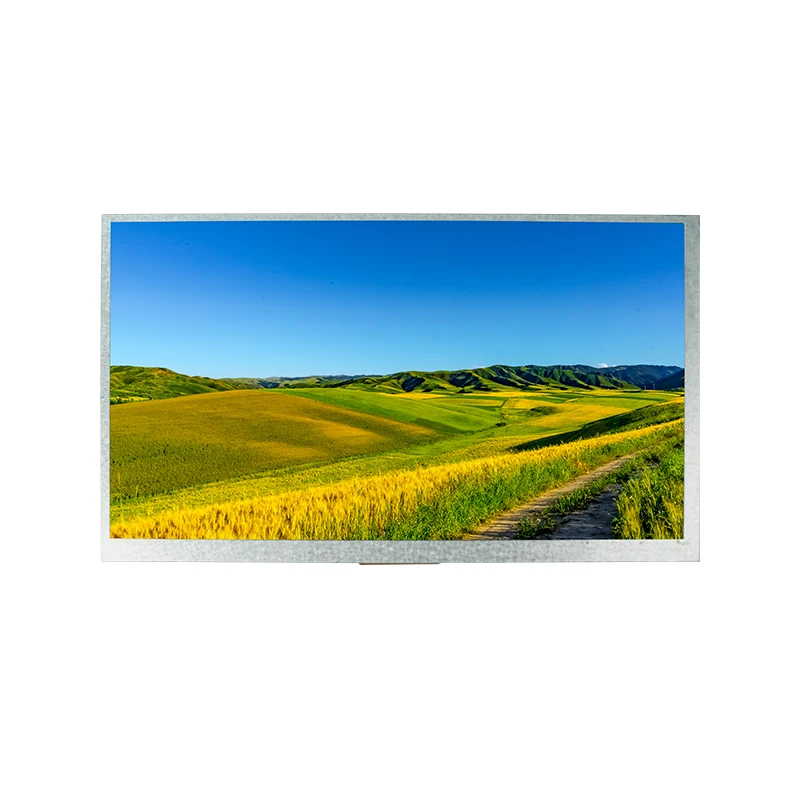

Modulo di visualizzazione TFT LCD HMI Square HMI da 9,0

Specifiche fondamentali

Dimensione del display

A-Si TFT-LCD da 9,0 pollici (trasmissivi)

Risoluzione

800 (RGB) × 480 pixel (RGB-Stripe)

Modalità di visualizzazione

TN bianco normale, 6 in punto di vista

Interfaccia

RGB parallelo a 24 bit (interfaccia MPU)

Tensione di alimentazione

Digital: 2.8–3.3 V (DVDD)
Analogico: 9.4–9.8 V (AVDD)
Tensione del gate: VGH = 17–19 V, VGL = -6.6 ~ -5.4 V

Retroilluminazione

LED bianco × 18 (corrente totale: 120 Ma)

Valutazioni massime assolute

Temperatura operativa

-20,0 ℃ ~ 70,0 ℃

Temperatura di conservazione

-30,0 ℃ ~ 80,0 ℃

Caratteristiche elettriche

Tensione di alimentazione digitale (DVDD)

3.0 V (min) / 3.3 V (tipo) / 3.6 V (max)

Tensione di alimentazione analogica (AVDD)

9.4 V (min) / 9.6 V (tipo) / 9,8 V (max)

Gate on Toltage (VGH)

17 V (min) / 18 V (tipo) / 19 V (max)

Gate OFF TENTAGE (VGL)

-6,6 V (min) / -6 V (tipo) / -5.4 V (max)

Segnale di guida dell'elettrodo comune (VCOM)

3.7 V (tipo)

Specifiche di retroilluminazione

Tensione in avanti a LED

9.0 V (TIP) / 9,9 V (max)

LED Lifetime

20.000 ore

Luminanza a LED

≥3000 CD / M²

Luminanza LCM

120 CD / M²

Parametri di temporizzazione (orizzontale)

Frequenza DCLK

33,3 MHz (TIP) / 50 MHz (max)

Area di visualizzazione orizzontale

800 DCLK

Larghezza dell'impulso di HS

1 DCLK (min) / 48 DCLK (tipo)

Portico posteriore

88 DCLK

Portico anteriore HS

40 DCLK

Prodotti standard

Prodotti personalizzati

Quantità di ordine

Tempi di consegna

Tipo di personalizzazione

Tempi di consegna

1-30 pezzi

Immediatamente

B/L & FPC e TP

entro 5 settimane

31-100 PCS

1 settimana

B/L & FPC e TP

entro 5 settimane

101-500 pezzi

entro 2 settimane

B/L & FPC e TP

entro 5 settimane

501-1000 pezzi

entro 3 settimane

B/L & FPC e TP

 entro 5 settimane

1001-5000 pezzi

entro 3 settimane

BL & FPC e TP

entro 6 settimane

Oltre 5000 pezzi

entro 4 settimane

BL & FPC e TP

entro 6 settimane
