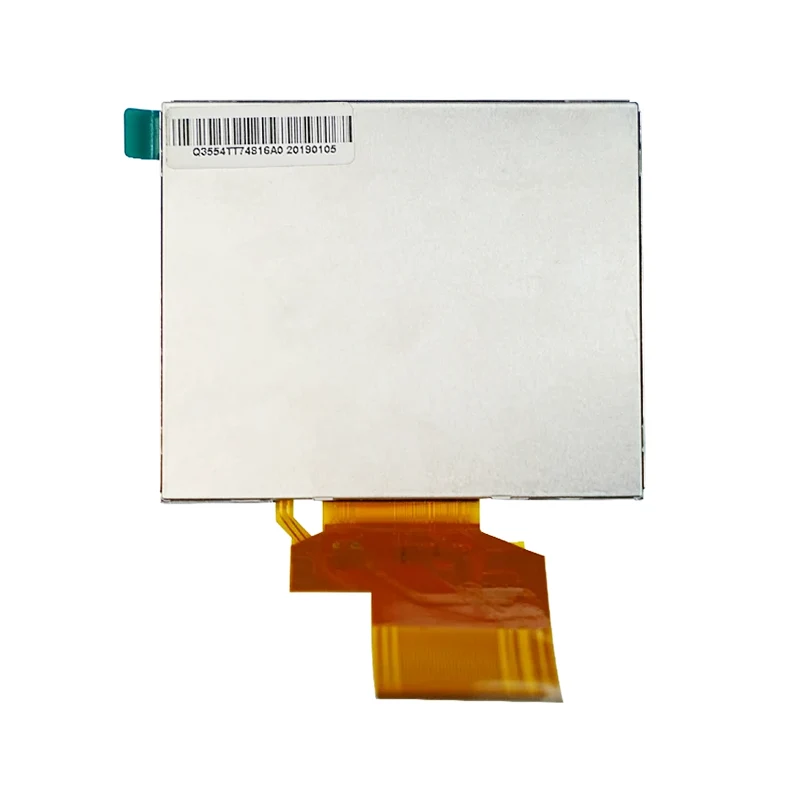

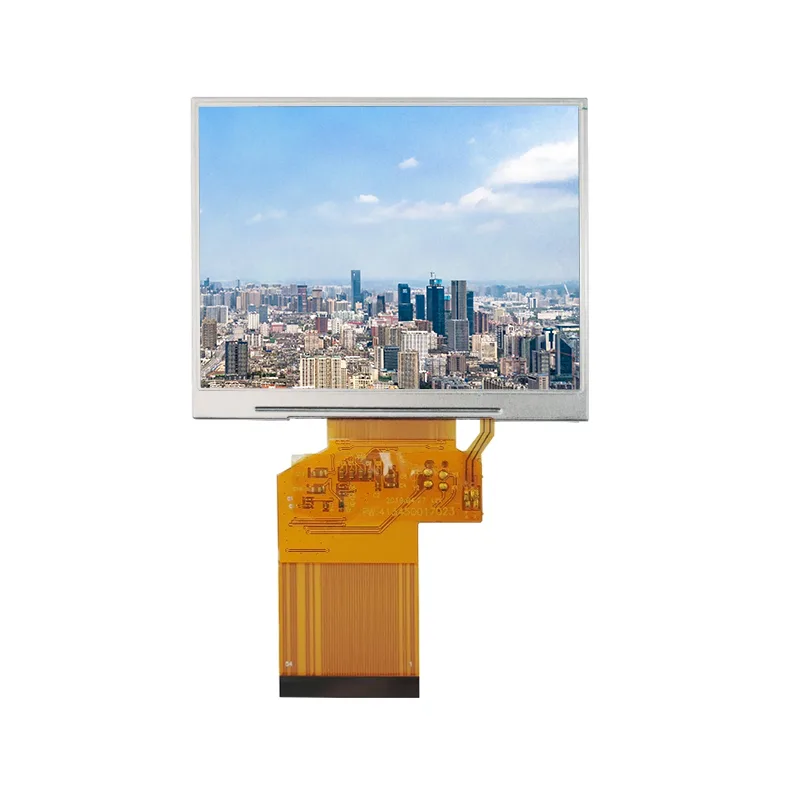

3,5 'Controllo industriale IPS TFT LCD Schermo

Modulo schermo LCD IPS di controllo industriale IPS da 3,5 'ingegnerizzato di precisione. Funzionalità di 320 × RGB × 240 risoluzione, zone ultra-sottili (0,3 ± 0,03 mm) e precisione dimensionale ± 0,2 mm. Ottimizzato per la direzione di visione libera con rigide specifiche di allineamento del vetro-BL. Il modulo schermo LCD TFT di controllo industriale IPS da 3,5 'è l'ideale per l'integrazione del display ad alta precisione.

Invia richiesta

Descrizione del prodotto

Supportare gli ordini di prova a piccoli batch e progetti di firmware/interfaccia personalizzati, produzione di moduli di visualizzazione LCD in Cina, Tianfu garantisce un'integrazione senza soluzione di continuità in controlli intelligenti/strumenti portatili, supportate da una garanzia di 12 mesi.

Nelle caratteristiche stock

1. Costruzione di alta precisione

Le tolleranze dimensionali rigorose entro ± 0,2 mm garantiscono l'adattamento e l'integrazione dei componenti affidabili.

2,5 "OPTIMIZZATO Display

Il modulo schermo LCD TFT di controllo IPS da 3,5 'IPS è dotato di un pannello LCD di risoluzione RGB × 240 RGB 240 per prestazioni visive chiare.

3. Zone di design sottili

Le aree critiche ottengono profili notevolmente sottili fino a 0,3 ± 0,03 mm.

4. Vista e assemblaggio ingegnerizzato

Il modulo schermo LCD IPS di controllo industriale IPS da 3,5 'consente una direzione di visualizzazione gratuita e include specifiche di allineamento del vetro-Blu precise (0,59 mm/1,35 mm).

Specifiche

Tipo di modulo	TFT da 3,5 pollici
Risoluzione	320 × RGB × 240
Interfaccia	RGB a 24 bit / seriale RGB / CCIR656 / CCIR601
Film (ITO FILM)	Anello anti-Newton opaco, spesso 0,188 mm, resistenza al foglio: 350 ~ 500 Ω
Driver IC	HX8238D
Dimensioni meccaniche	76,90 × 63,9 × 3,26 mm
Area attiva	70,08 × 52,56 mm
Temp operativa	-10 ° C ~ +60 ° C.
Temperatura di conservazione	-20 ° C ~ +70 ° C.
Durezza superficiale	≥ 3h
Tempo di risposta	≤ 15 ms
Resistenza al circuito (x)	150 - 550 Ω (lato del film)
Resistenza al circuito (Y)	450 - 1100 Ω (lato vetro)
Dimensioni chiave	AA (area attiva): 55.20 x 96,65 mm OD (contorno): 66,80 x 105,40 mm Adesivo VA (area di visualizzazione): 57,9 x 99,4 mm Adesivo OD (contorno): 66,40 x 105,00 mm
Alimentazione elettrica	3.3V (intervallo di 2,6-3,6 V)
Conformità ambientale	Conforme a ROHS
Test di affidabilità	• Archiviazione ad alta temperatura: 80 ° C/96H • Presentazione a bassa temperatura: -30 ° C/96h • Ciclismo termico: -30 ° C↔+80 ° C • ESD: ± 8kV Air /± 4KV Contatto • Vibrazione: 10–150Hz, 100m/s²

Dettagli

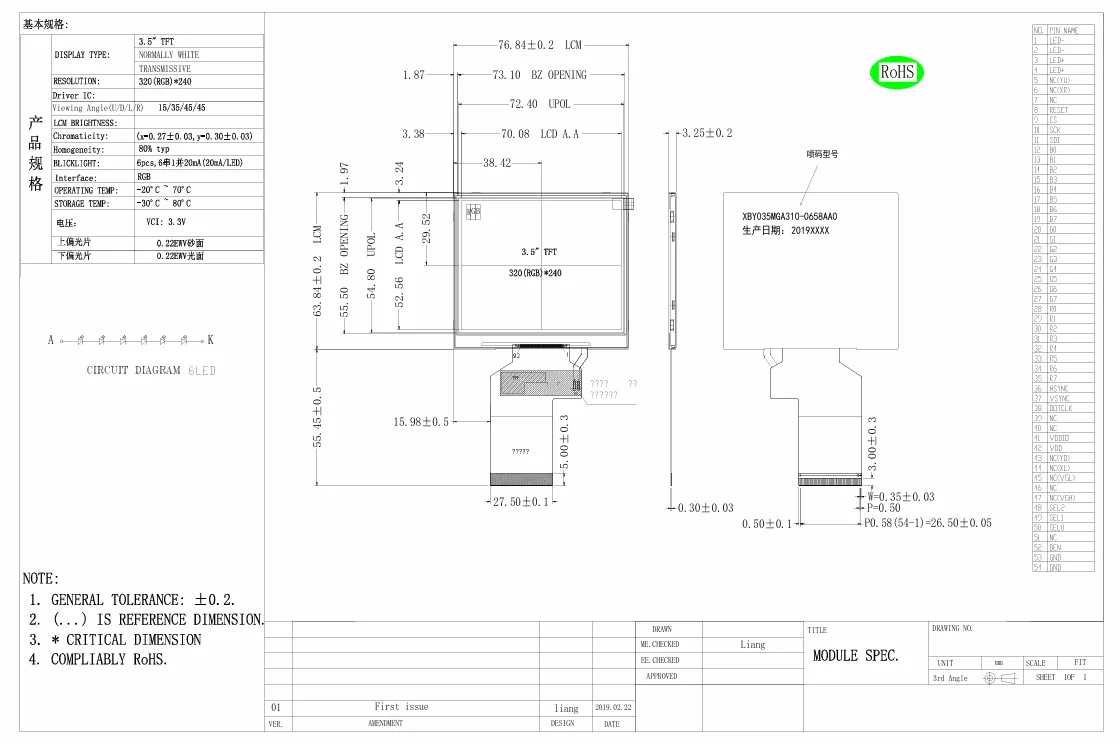

3.5' Industrial Control IPS TFT LCD Screen Module

Applicazione

Tianfu Time

Prodotti standard		Prodotti personalizzati
Quantità di ordine	Tempi di consegna	Tipo di personalizzazione	Tempi di consegna
1-30 pezzi	Immediatamente	B/L & FPC e TP	entro 5 settimane
31-100 PCS	1 settimana	B/L & FPC e TP	entro 5 settimane
101-500 pezzi	entro 2 settimane	B/L & FPC e TP	entro 5 settimane
501-1000 pezzi	entro 3 settimane	B/L & FPC e TP	entro 5 settimane
1001-5000 pezzi	entro 3 settimane	BL & FPC e TP	entro 6 settimane
Oltre 5000 pezzi	entro 4 settimane	BL & FPC e TP	entro 6 settimane

Tag caldi: 3,5 'Controllo industriale IPS TFT LCD Schermo
