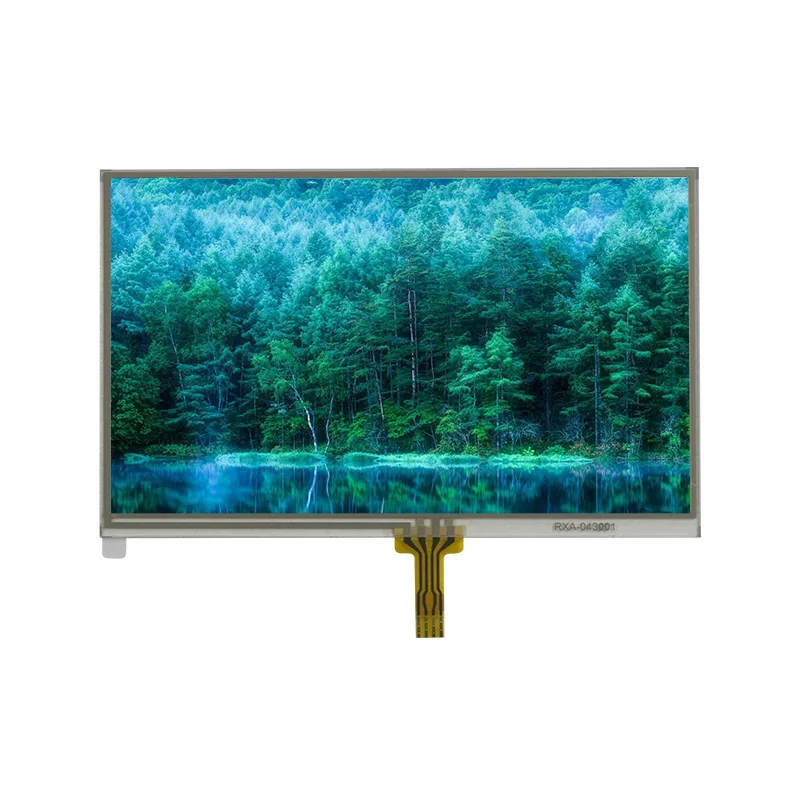

3,5 'Modulo touch screen personalizzato 400 NIT TFT

Tianfu Experience Performance touch di livello industriale: il modulo touchscreen capacitivo 400 NIT personalizzato da 3,5 'sopravvive a 1M+ TAPS con un errore di linearità ≤1,5% e una risposta di 15 ms. Il modulo touchscreen capacità TFT da 400 NIT personalizzato da 3,5 'è progettato per ambienti estremi (-20 ° C ~ 70 ° C) con resistenza a graffi ≥3h, chiarezza ≥75% e profilo ultra-slim 1,52 mm con adesivi 3M di precisione. Affidabilità certificata ROHS.

Invia richiesta

Descrizione del prodotto

Supportare gli ordini di prova a piccoli batch e progetti di firmware/interfaccia personalizzati, produzione di moduli touch screen in Cina, Tianfu garantisce un'integrazione senza soluzione di continuità in controlli intelligenti/strumenti portatili, supportate da una garanzia di 12 mesi.

Modulo touchscreen capacitivo TFT da 3,5 '400 NIT nelle funzioni di serie

1. Durabilità di livello industriale

Ingegnerizzato per 1 milione di cicli di rubinetto e oltre 50.000 operazioni di ictus, con durezza superficiale ≥3H e prestazioni robuste in ambienti da -20 ° C a+ 70 ° C.

2. Prestazioni touch di alta precisione

3,5 '400 NIT personalizzato TFT Capacitive Touch Screen Modulo offre un errore di linearità ≤1,5% e tempo di risposta ≤15ms con resistenza al circuito ottimizzato (x: 150-550Ω/Y: 450-1100Ω) per una precisione del tocco eccezionale.

3. Chiarità e affidabilità ottiche

Caratteristiche ≥75% di trasmittanza della luce con la tecnologia di film ad anello anti-Newton, supportata da una resistenza di isolamento ≥20 MΩ e materiali conformi a ROHS.

4.Pottimizzato progettazione meccanica

Profilo Ultra-Slim 1,52 ± 0,15 mm con componenti ingegnerizzati di precisione (adesivi 3M 200 MP, coda FPC a doppia faccia) e rigorose tolleranze dimensionali ± 0,1 mm.

3,5 '

Tipo di modulo	TFT da 3,5 pollici
Risoluzione	320 × RGB × 240
Interfaccia	RGB a 24 bit / seriale RGB / CCIR656 / CCIR601
Film (ITO FILM)	Anello anti-Newton opaco, spesso 0,188 mm, resistenza al foglio: 350 ~ 500 Ω
Driver IC	HX8238D
Dimensioni meccaniche	76,90 × 63,9 × 3,26 mm
Area attiva	70,08 × 52,56 mm
Temp operativa	-10 ° C ~ +60 ° C.
Temperatura di conservazione	-20 ° C ~ +70 ° C.
Durezza superficiale	≥ 3h
Tempo di risposta	≤ 15 ms
Resistenza al circuito (x)	150 - 550 Ω (lato del film)
Resistenza al circuito (Y)	450 - 1100 Ω (lato vetro)
Dimensioni chiave	AA (area attiva): 55.20 x 96,65 mm OD (contorno): 66,80 x 105,40 mm Adesivo VA (area di visualizzazione): 57,9 x 99,4 mm Adesivo OD (contorno): 66,40 x 105,00 mm
Alimentazione elettrica	3.3V (intervallo di 2,6-3,6 V)
Conformità ambientale	Conforme a ROHS
Test di affidabilità	• Archiviazione ad alta temperatura: 80 ° C/96H • Presentazione a bassa temperatura: -30 ° C/96h • Ciclismo termico: -30 ° C↔+80 ° C • ESD: ± 8kV Air /± 4KV Contatto • Vibrazione: 10–150Hz, 100m/s²

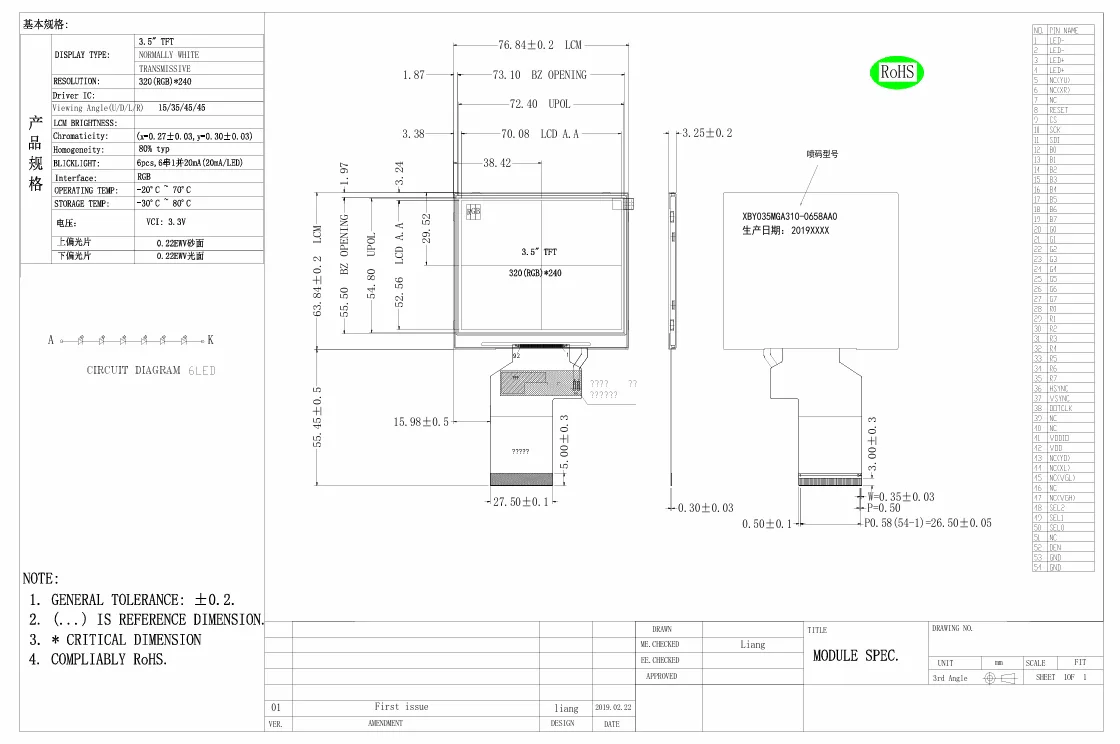

Dettagli del modulo touchscreen 3,5 'TFT

3.5' Customized 400 Nit TFT Capacitive Touch Screen Module

3,5 '

Tianfu Time

Prodotti standard		Prodotti personalizzati
Quantità di ordine	Tempi di consegna	Tipo di personalizzazione	Tempi di consegna
1-30 pezzi	Immediatamente	B/L & FPC e TP	entro 5 settimane
31-100 PCS	1 settimana	B/L & FPC e TP	entro 5 settimane
101-500 pezzi	entro 2 settimane	B/L & FPC e TP	entro 5 settimane
501-1000 pezzi	entro 3 settimane	B/L & FPC e TP	entro 5 settimane
1001-5000 pezzi	entro 3 settimane	BL & FPC e TP	entro 6 settimane
Oltre 5000 pezzi	entro 4 settimane	BL & FPC e TP	entro 6 settimane
